本篇笔记将对消息转换器中的几个对象和工具进行简单介绍。这些工具和对象是CPI开发过程中不可或缺的存在。实际对这些对象的实际应用会在后面的实例中介绍。这里先简单介绍一下这些对象的功能和默认参数等。

SAP CPI Palette Functions - 消息转换器

一、介绍

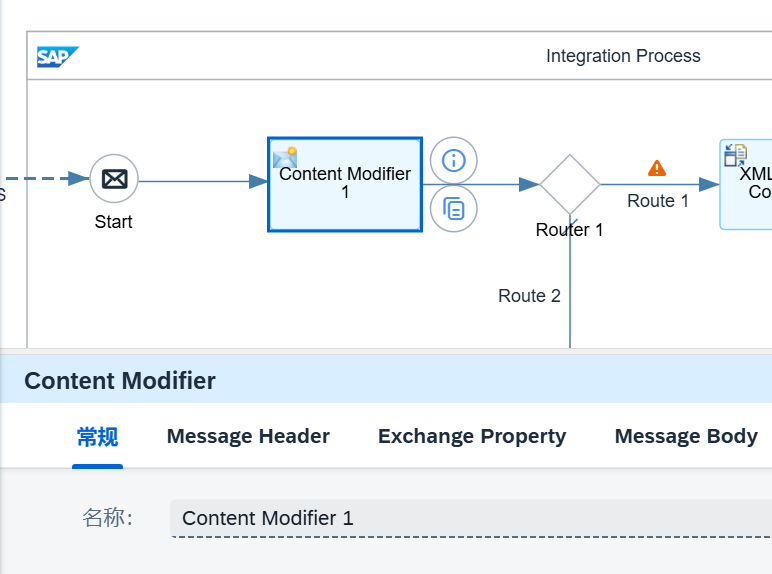

二、内容修正符

该对象是CPI开发过程中最常使用的对象。该对象可以用于修改传入的有效负载内容（例如：报文与抬头等信息）。开发者可以将有效负载存储在Property中，并在之后的开发中进行使用。

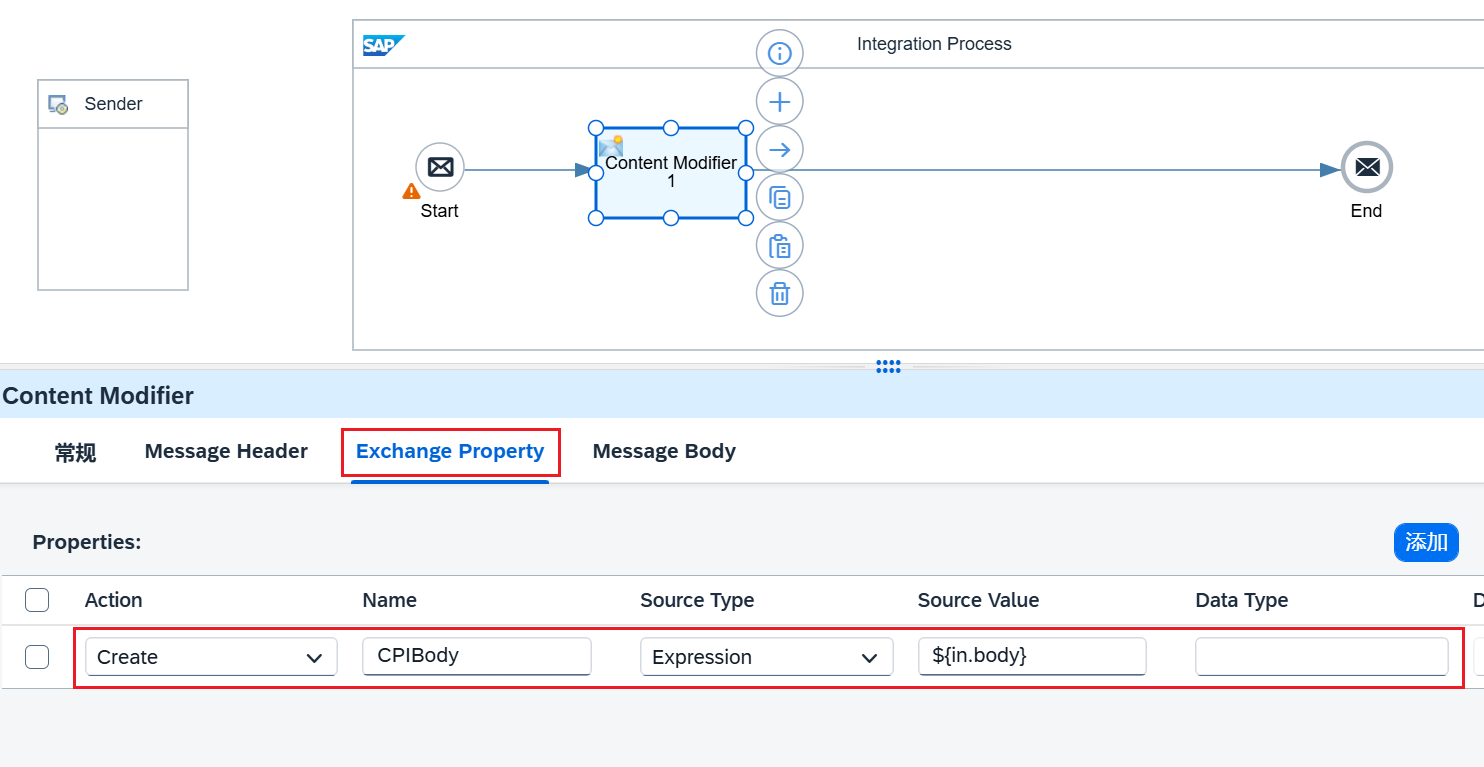

我们在Exchange Property页签中新建的变量并不会被传输给接收方。这里的逻辑可以简单理解成是定义变量。然后在之后的对象中进行引用。

创建一个名为CPIBody的参数，用来存储有效负载中的报文内容。因为有效负载的报文是一个表达式，所以需要修改Source Type为Expression。在Source Value中填入**${in.body}**。而Source Type正如上面说的和定义变量类似，有很多类型可供选择。常量、全局变量、数字范围、表达式、XPath、标头、局部变量、属性等。

在当前内容修正符中设置的Message Body部分中的所有内容都将会被传递到下一个IFlow的对象中。不管来自源的系统传入和有效负载如何。

三、转换器

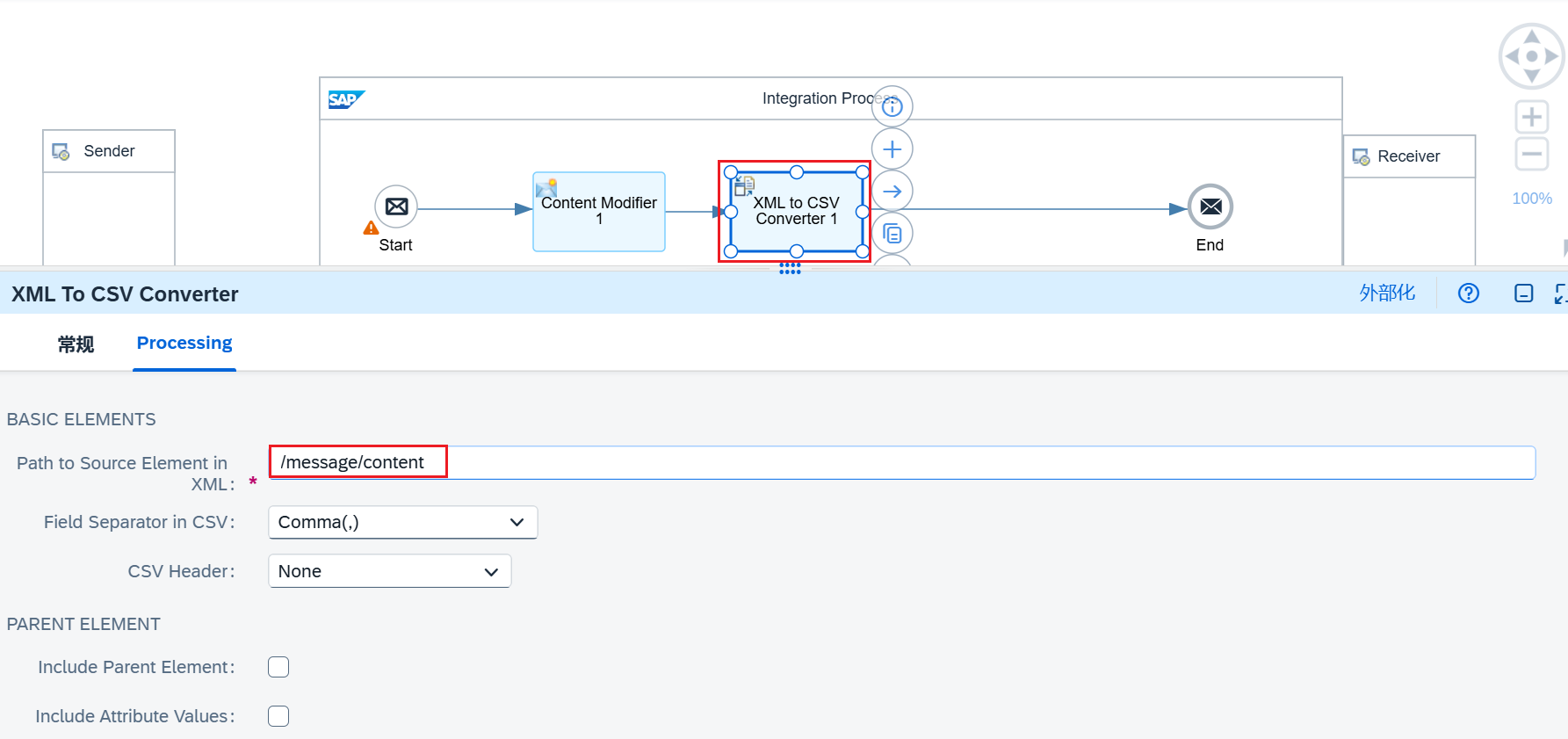

1.XML转CSV

XSD 中源元素的路径 — 必须提供要从中转换 CSV 的节点的 XPath。以下面这个XML的内容为示例。XPath为：/message/content。

<message>
   <content>
        <from>webmaster@w3resource.com</from>
        <to>webmaster@w3resource.com
        <subject>On xml</to>
        <body>Nesting of xml elements must be proper, in a well-formed xml document</body>
   </content>
</message>

XML转CSV的其他属性和设置如下：

Field Separator in CSV：默认为逗号。
CSV Header：如果您需要在 CSV 文件的第一行中使用字段名称作为标题，则应启用此选项。
Include field name as Headers：如果要在 CSV 文件中包括 XML 文件的父元素，请选中此复选框。
Include Parent element：如果要在 CSV 文件中包括 XML 文件的父元素，请选中此复选框。
Include attribute values：如果要在 CSV 文件中包含属性值，请选中此复选框。

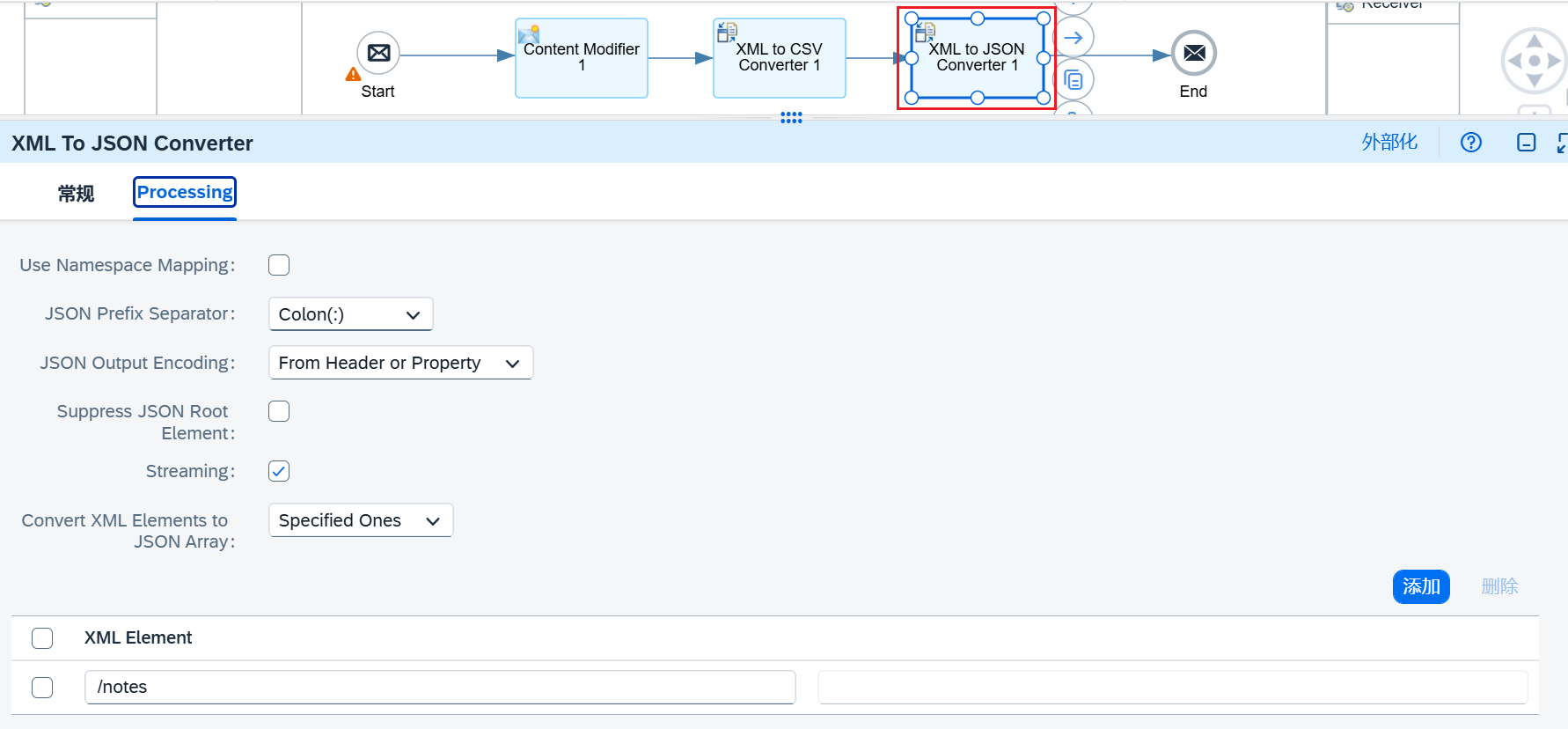

2.XML转JSON

（1）JSON Prefix Separator

JSON 前缀分隔符。默认为冒号。用来区分Key和Value之间的分隔符。例如：“Key” : “Value”的形式。

除上面的分隔符之外，还有下面的分割符可供选择。

Comma：逗号 ,
Dot：点 .
Pipe：竖线 |
Semicolon：分号 ;
Space：空格

（2）JSON Output Encoding

JSON 输出编码。默认值为 “from header or property”。系统将从有效负载的标头或属性中读取 CamelCharsetName 编码格式。如果不存在此类标头或属性，则将使用默认 UTF-8。其他下拉值为：UTF-16BE、UTF-16LE、UTF-32BE、UTF-32LE、UTF-8。

（3）Suppress JSON Root Element

隐藏 JSON 根元素。如果要在转换为 JSON 后删除根元素，则可以启用此选项。从SAP传入的报文基本都是会包含根元素的，而如果接收方并不希望有根元素存在，则可以启用该选项。

以下面的XML为例子。

<notes>
  <to>Tove</to>
  <from>Jani</from>
  <heading>Reminder</heading>
  <body>Don't forget me this weekend!</body>
</notes>

JSON（选择 suppress root element 时 – 删除根元素）

{
  "to": "Tove",
  "from": "Jani",
  "heading": "Reminder",
  "body": "Don't forget me this weekend!"
}

（4）Streaming

通过流式处理，您可以指定 JSON 数组是显示整个 XML 还是仅显示指定的 XML 元素。如果要显示整个XML需要在勾选Streaming的同时，设置Convert XML Elements to JSON Array为ALL。

但如果仅将其中的某一个层级设置为数组形式。则可以选择Specified Ones，然后在最下方的XML Element中设置需要转换为JSON数组的层级节点。

以上面的XML为例子，我们按照XML转JSON图片中设置的 /notes 层级来转换JSON，转换后的结果如下所示。

{
    "notes": [
        {
            "to": "Tove",
            "from": "Jani",
            "heading": "Reminder",
            "body": "Don't forget me this weekend!"
        }
    ]
}

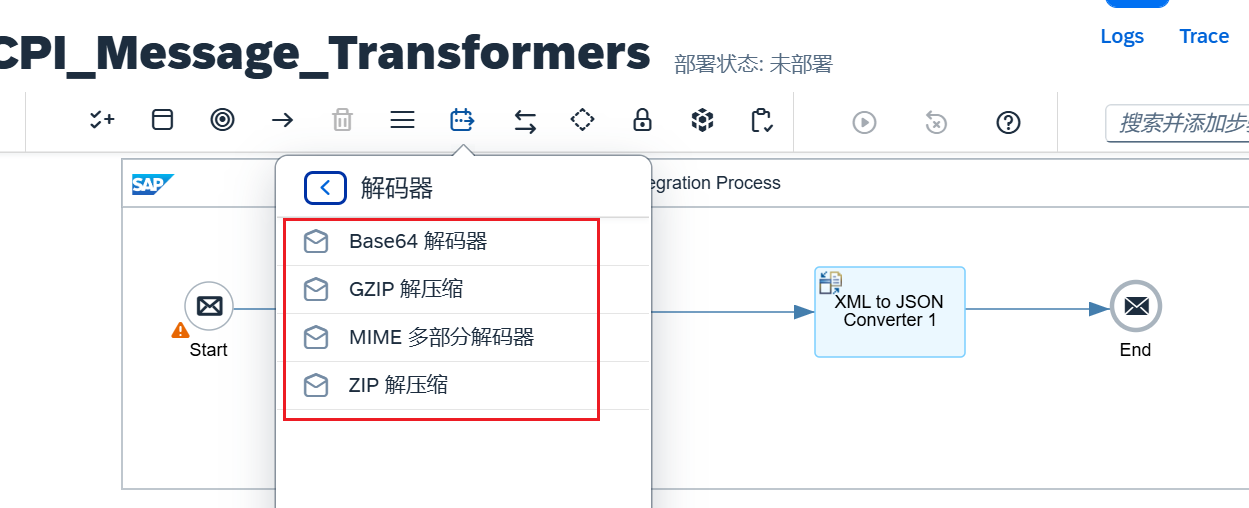

四、解码器

该工具栏目中的对象可用于解码通过网络接收的消息内容。无需在 CPI 中进行任何配置。只需将其添加到您的 IFlow 中，其余部分会自行执行。

Base64 解码器：解码 base64 编码的消息内容
GZIP 解压缩：使用 GNU zip （GZIP）解压缩邮件内容
MIME 多部份解码器：将MIME多部分消息转换为带有附件的消息。如果多部分头信息包含在消息正文中，请选择“多部分头信息内联（Multipart Headers Inline）”。如果未选择此选项且内容类型camel-header未设置为多部分类型，则不会进行解码。如果选择了此选项，但消息正文不是MIME多部分（正文中有MIME头信息），则该消息将被视为MIME注释，之后正文将为空。
ZIP 解压缩：使用 zip 解压缩消息内容

五、EDI 提取器

EDI提取器使您能够提取EDI报文头信息并将其传输到camel头信息中。该元素可以从单个传入的EDI报文中提取数据，并将其添加到exchange中，以便这些信息可以在后续的消息处理中进一步使用。EDI提取器可以读取两个平面文件和XML格式。

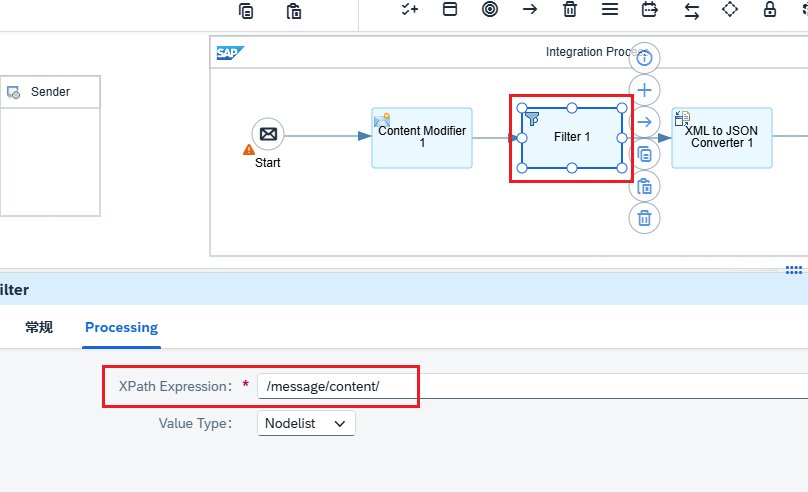

六、过滤器

从传入的 XML 消息中筛选所需的节点或节点列表或特定节点的值。以下面的XML为例子，提取message标签下的content标签列表的数据。

<message>
   <content>
      <from>Sales Order Header Table VBAK</from>
      <to>Sales Order Item Table VBAP</to>
      <body>Get Sales Order Information</body>
   </content>
   <content>
      <from>Purchase Order Header Table EKKO</from>
      <to>Purchase Order Item Table EKPO</to>
      <body>GetPurchase Order Information</body>
   </content>
</message>

被提取出来的XML内容如下所示。

<content>
   <from>Sales Order Header Table VBAK</from>
   <to>Sales Order Item Table VBAP</to>
   <body>Get Sales Order Information</body>
</content>
<content>
   <from>Purchase Order Header Table EKKO</from>
   <to>Purchase Order Item Table EKPO</to>
   <body>GetPurchase Order Information</body>
</content>

七、消息摘要

1.介绍

和过滤器类似，但不一样的是消息摘要是将报文中的信息存储在消息标头中，而不是报文中。但是该对象只能处理XML形式的内容。

在详细信息中，“Message Digest” 集成流步骤将消息转换为规范 XML 文档。从此文档，计算摘要（哈希值）并写入消息标头。

2.属性

**Filter (XPath)**：筛选器 (XPath)。如果您只想转换部分消息，请输入 XPath 表达式以指定部分（可选属性）。还可定义前缀命名空间映射。
Canonicalization Method：规范化方法。规范化会跳过 XML 文档中的非重要元素。举例说明，在 XML 文档规范化期间应用以下更改：将引号和空格或空元素的编码统一为开始/结束对。原始消息保持不变。其中的默认值相关内容可以参考定义消息摘要 | SAP Help Portal中的内容。
Digest Algorithm：选择将用于计算摘要的哈希算法（必填属性）。
Target Header：目标标头名称。输入要包含哈希值（必填属性）的目标标头元素的名称。此标头的值包含 base64 编码的消息摘要。默认情况下，标头的名称为 SAPMessageDigest，但您也可以定义其他标头名称。
