SAP CPI Palette Functions - 参与者、流程和事件

一、介绍

本篇笔记开始对CPI开发工具中的标准对象进行介绍。本片笔记将介绍Participant组、Process组、Events组和Connectors组。

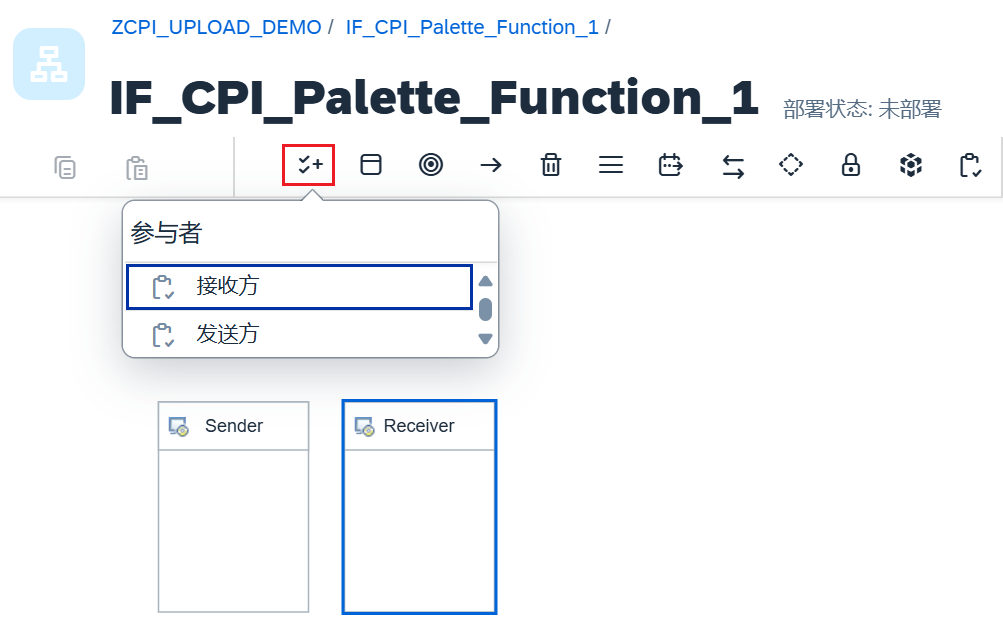

二、Participant 参与者

1.介绍

该开发工具分类中有两个对象。分别Sender（发送方）和Receiver（接受方）。

在复杂的集成过程中，我们或许会使用到多个发送方和接收方。我们可以这两个对象中配置一些特定的属性。将发送方或接收方连接到启动项或任何其他对象（例如：请求、回复和发送）。之后系统将会让开发者选择适配器。

2.图示

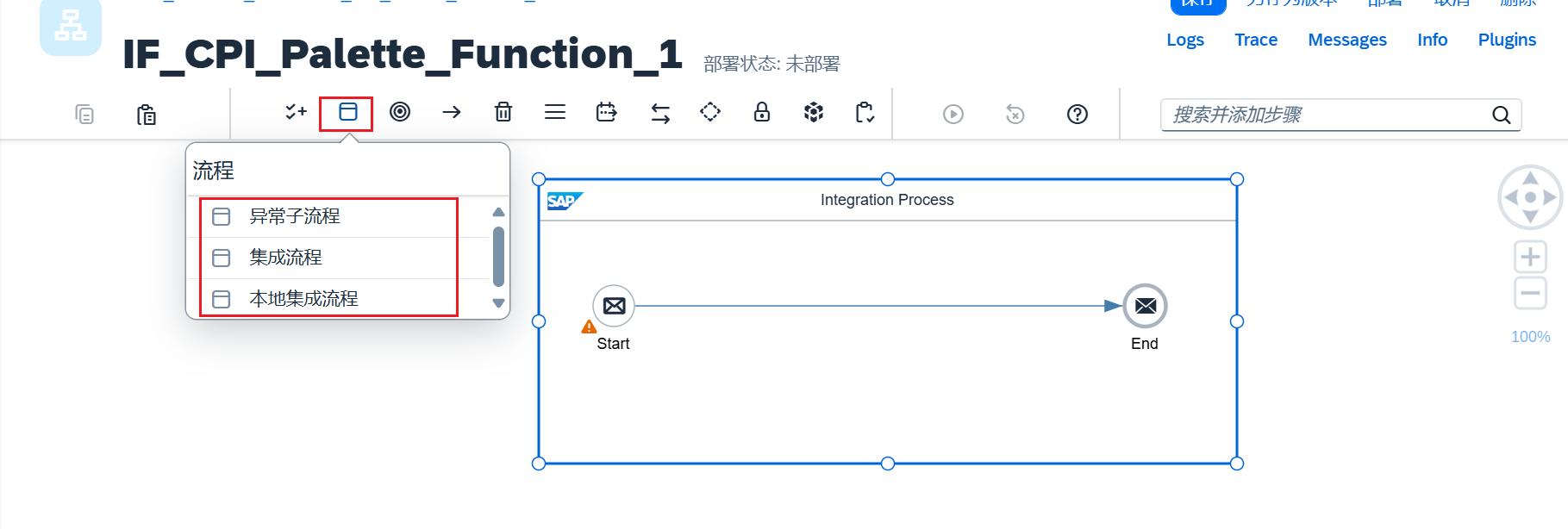

三、Process 流程

1.介绍

这是CPI开发中最常用的组件之一。在这个分类中有三个对象。分别是Integration Process（集成流）、Local Integration Process（本地集成流）和Exception Sub Process（异常子进程）。

如果要换成我的理解的话，可以理解成是定义Function的工具。其中Integration Process（集成流）是该IFlow的Main方法，IFlow的所有流程和逻辑按照Integration Process（集成流）的顺序和流程进行运行。而Local Integration Process（本地集成流）则可以理解成定义的其他子函数方法。这些函数方法既可以在Integration Process（集成流）中被调用，也可以在其他Local Integration Process（本地集成流）中调用执行其中的流程和逻辑。

而Exception Sub Process（异常子进程）并不是一定到使用的流程，但如果需要使用，则在Integration Process（集成流）和Local Integration Process（本地集成流）内部使用。可以理解成是针对这个流程本身的异常异常处理。类似于代码中的Try Catch语句。

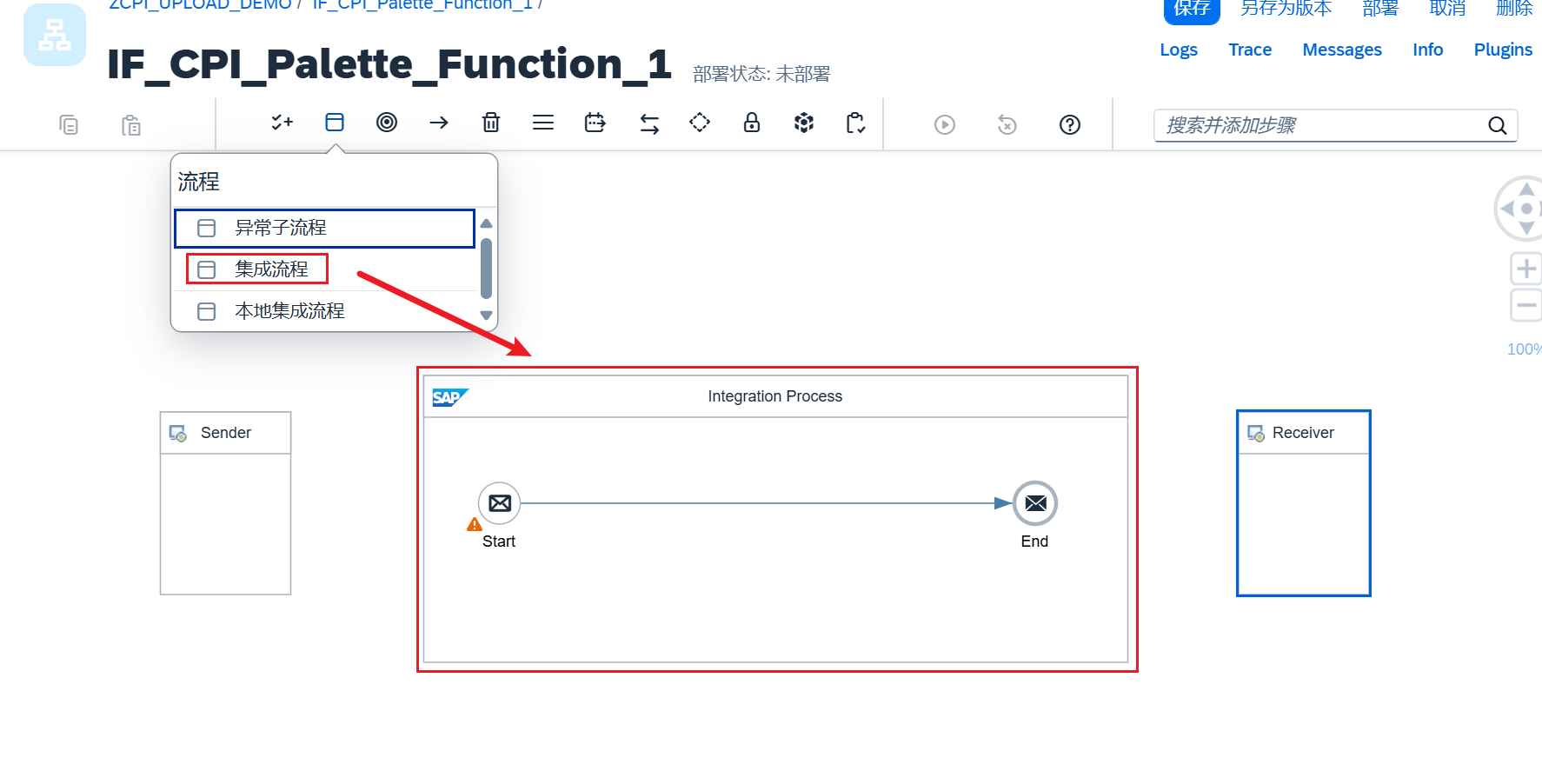

2.Integration Process 集成流

可以理解成Main方法，每个新建的IFlow部件都是从这个集成流开始执行的。

3.Local Integration Process 本地集成流

（1）介绍

当你的IFlow十分复杂且庞大时，可以将其中的部分流程封装成一个Local Integration Process 本地集成流。然后像调用Function一样在Integration Process中进行调用。

在 IFlow 中拥有任意数量的本地集成过程。您可以通过另一个调色板函数 PROCESS CALL 在主集成流程中调用本地集成流程。

在本地集成过程中，不能使用 SENDER 对象。此外，不能使用 Start 或 end message 事件。在本地集成流程中，只能使用 Start Event 和 End Event/Error End Event/Terminate Event。

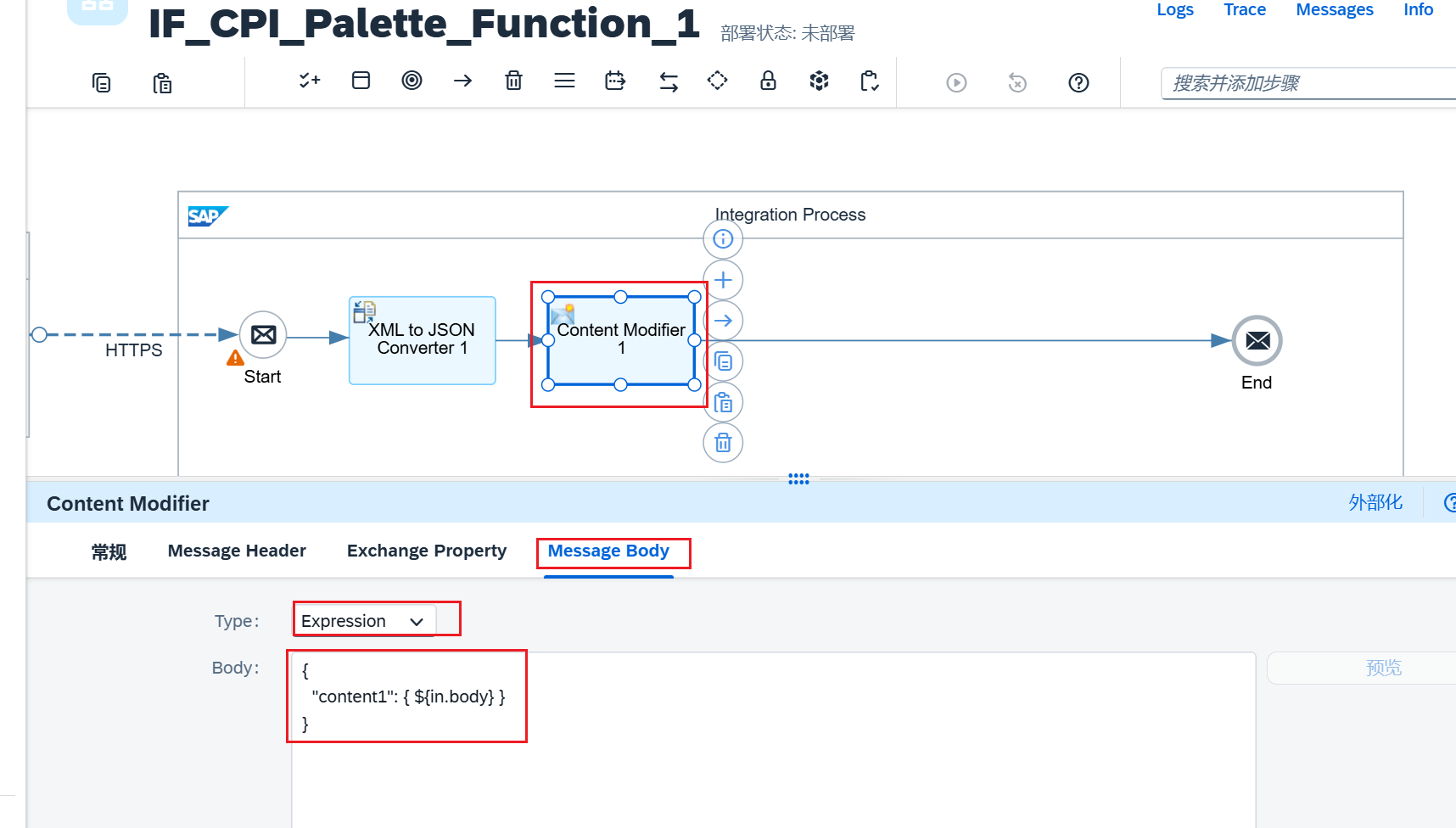

（2）编写集成流

添加一个XML to JSON的转换器与内容修正符。

4.Palette Functions_Process_本地集成流程_编写主流程内容

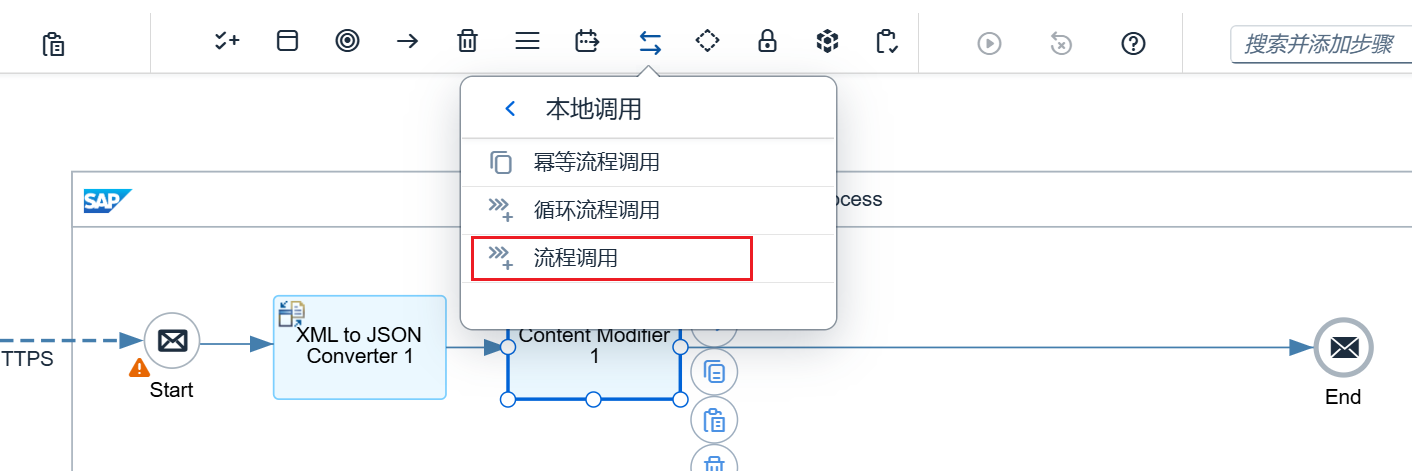

（2）添加PROCESS CALL

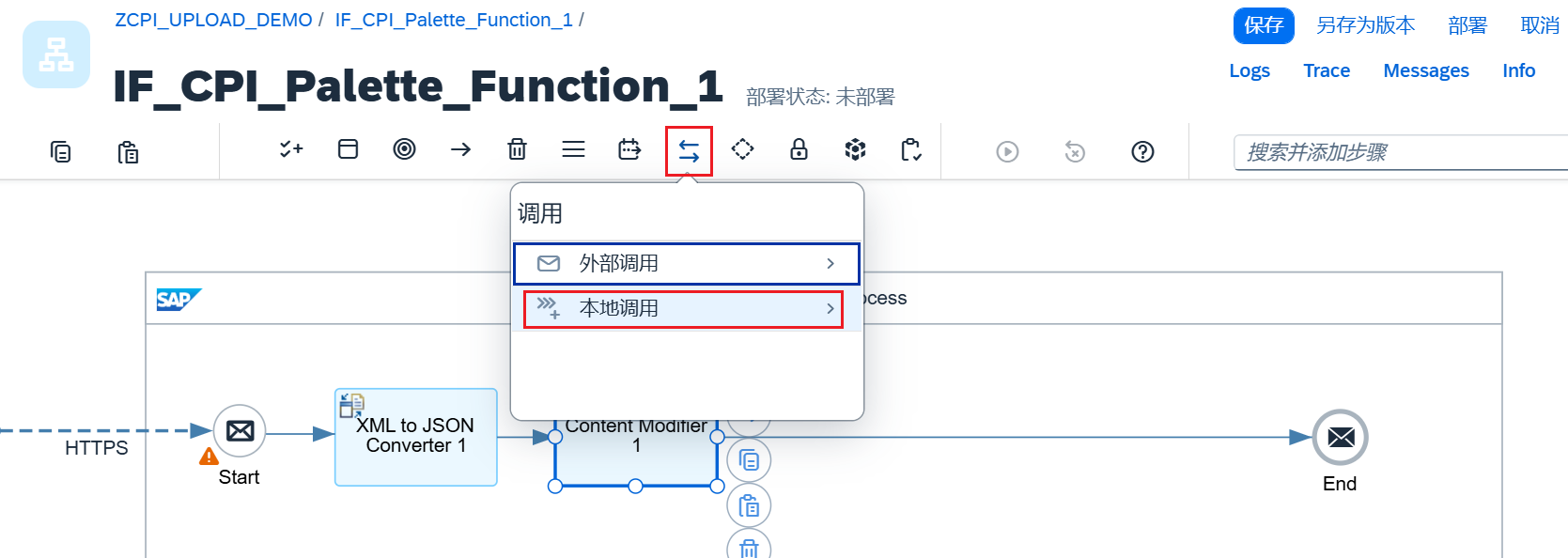

在需要调用本地集成流的位置添加一个PROCESS CALL来调用本地集成流。

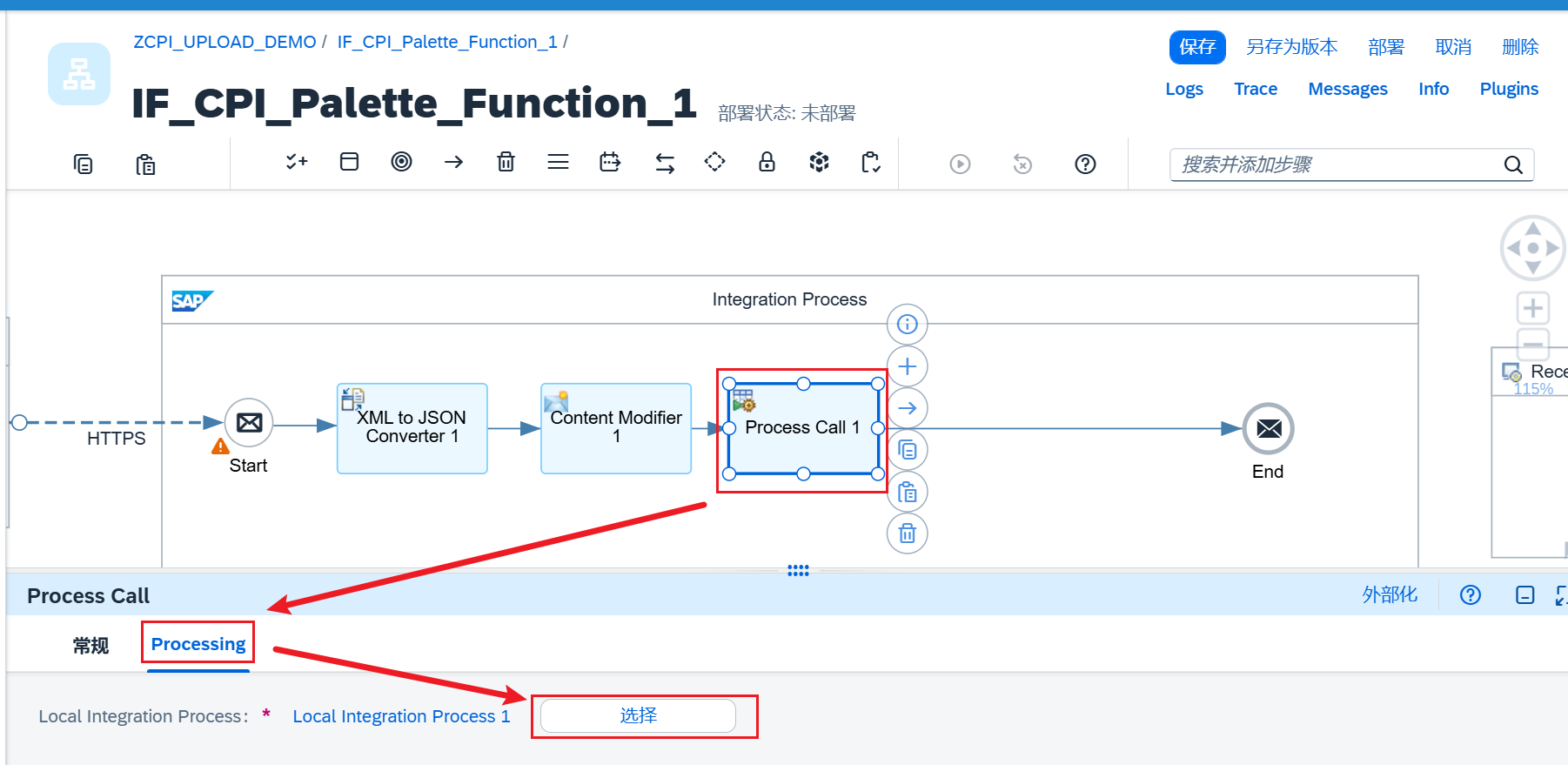

选择流程调用。然后转到Processing页签，点击最下面的选择按钮，选择当前IFlow中需要调用的本地集成流。

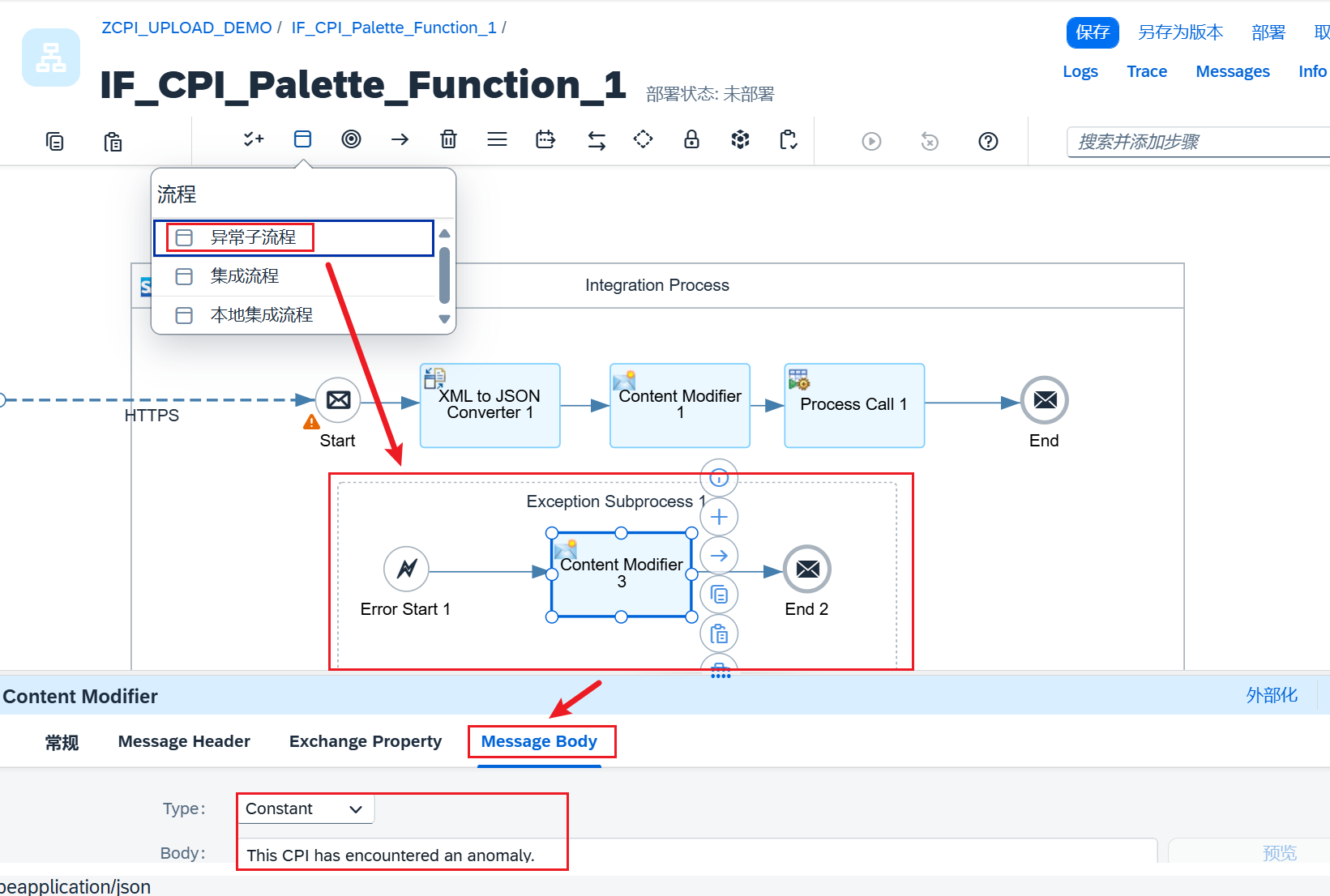

4.Exception Sub Process异常子进程

和本地集成流与集成流不一样，异常子进程只能在前面两者内部使用。可以理解是针对前两个集成流的异常处理，所以需要使用在集成流中。

该流程用于捕获错误消息并在此后执行必要的流程，最常见的就是当在CPI端出现异常时通过异常处理流程向SAP或CPI的运维部门发送异常邮件。联系对应的运维人员对CPI端的异常进行处理。

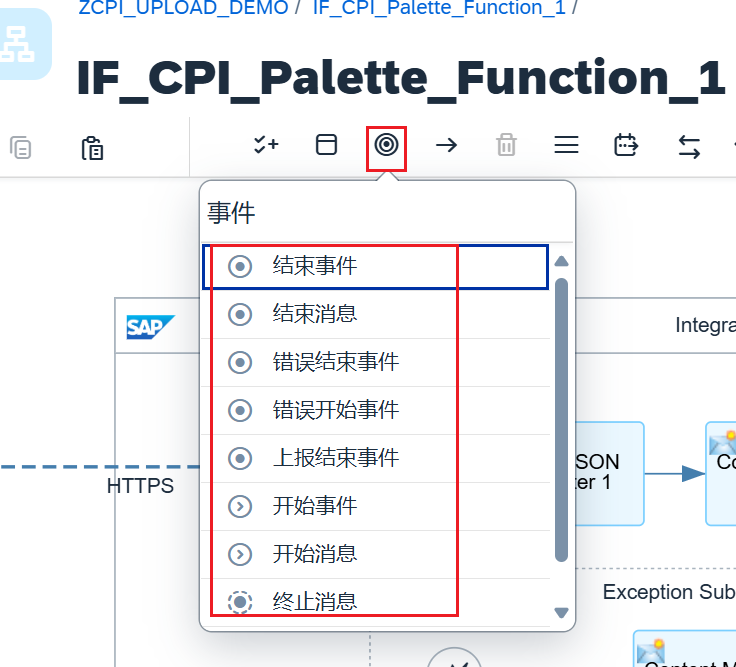

四、Events 事件

1.介绍

这些事件对象基本都是消息的开始和结束的事件，而部分事件对象必须要在特定的集成流中使用。

Start Message / End Message：只能在集成流中使用，不可以在本地集成流和异常子进程中使用。当从发送方接受消息时使用Start Message，当向接收方发送消息时使用End Message；
Start Event / End Event：仅在本地集成流中使用。
Error Start / Error End：只能在异常子进程中使用。如果 error end 结束，则不会将错误原因发送回源。
Start Timer：定时器。必须从系统中提取数据或必须在指定的时间/间隔触发 Web 服务的情况下特别有用。使用计时器的通常模式是 – 内容修饰符后跟计时器。这是因为计时器不会在管道中创建有效负载。使用内容修饰符，您可以创建可发送到系统的请求有效负载。
Terminate Message：终止消息将停止对消息的进一步处理。例如，您已在有效负载上定义了特定值。如果有效负载与这些值不匹配，则进程将终止。消息处理日志中显示的消息状态为 Completed，因为它已成功终止消息。
Escalate End Event：如果有错误消息，使用该结束事件会将错误信息返回给发送给源。并且当前CPI的状态会被标记为escalated。
