上一篇笔记介绍了大标签中的内容。这一片笔记主要介绍下开发IFlow界面的内容。并且可以同步开发好自己的第一个IFlow部件。之后可以使用Postman等接口调试工具进行测试。最后再简单介绍一个用于调试和复现异常的IFlow方法。

一、介绍

上一篇笔记介绍了大标签中的内容。这一片笔记主要介绍下开发IFlow界面的内容。并且可以同步开发好自己的第一个IFlow部件。之后可以使用Postman等接口调试工具进行测试。最后再简单介绍一个用于调试和复现异常的IFlow方法。

二、创建IFlow

1.创建IFlow

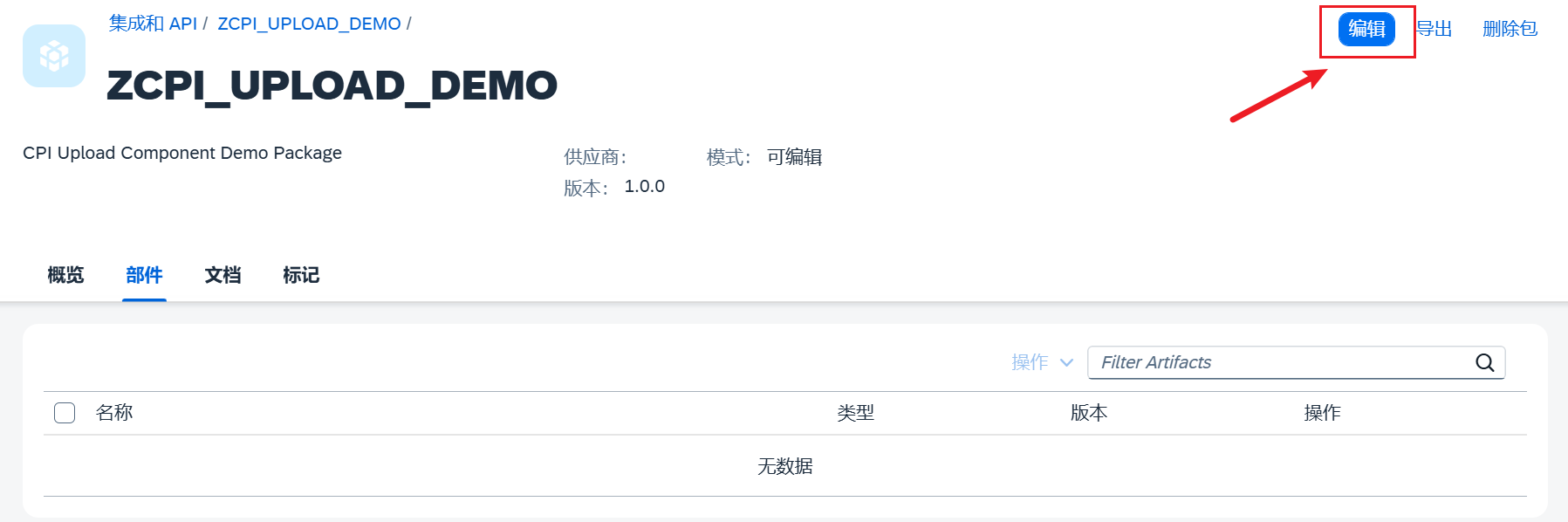

在上一篇笔记中创建的Package中的部件页面创建一个IFlow部件。进入Package中，点击编辑按钮。

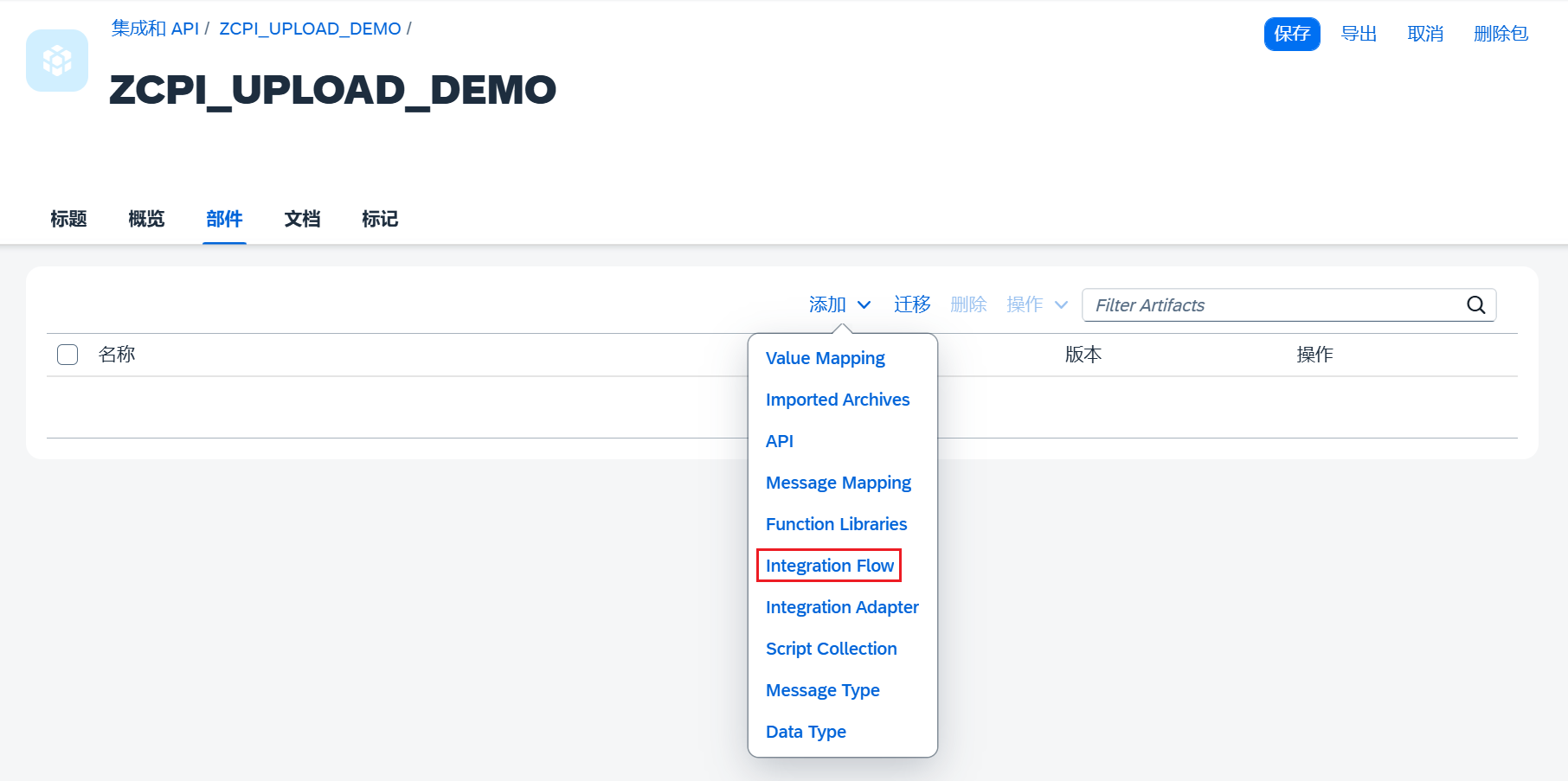

在部件的页签中点击添加 —> Integration Flow。

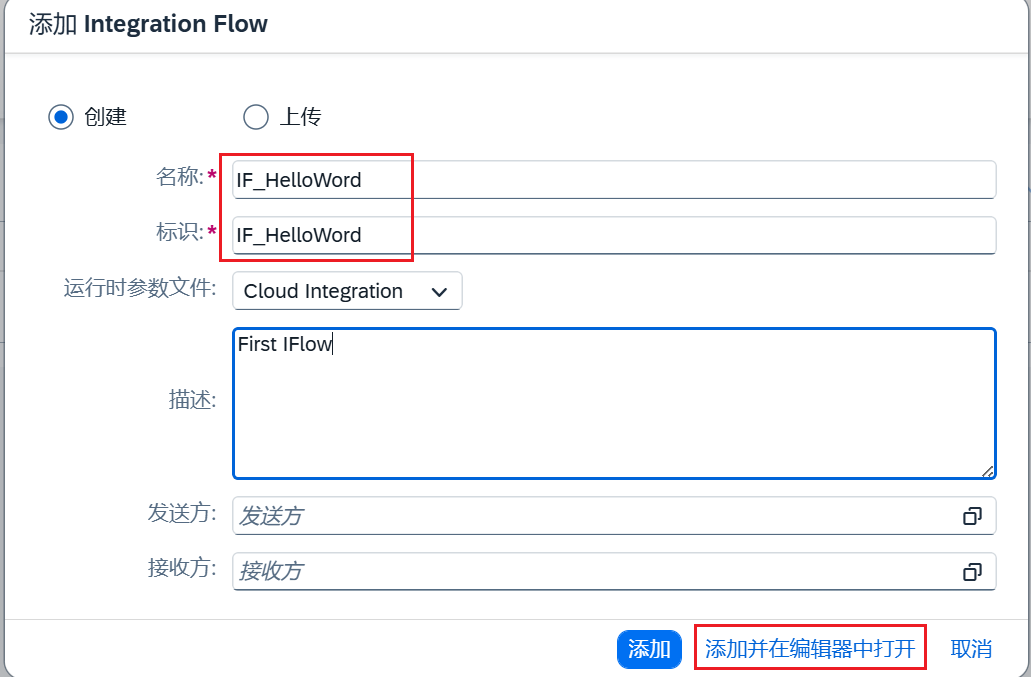

2.填写IFlow信息

3.IFlow开发界面

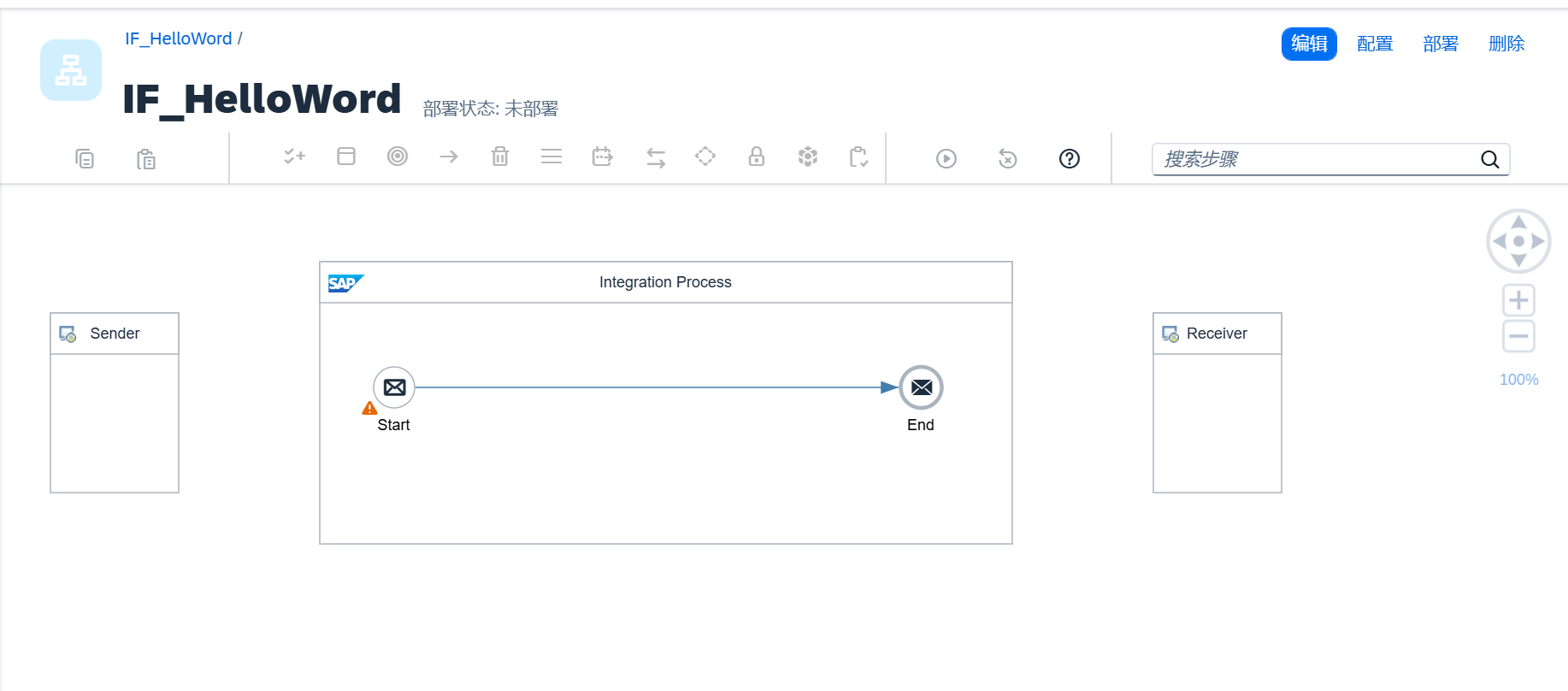

新建好的IFlow界面如下图所示。包含最基础的内容。

4.界面介绍

（1）上半部分介绍

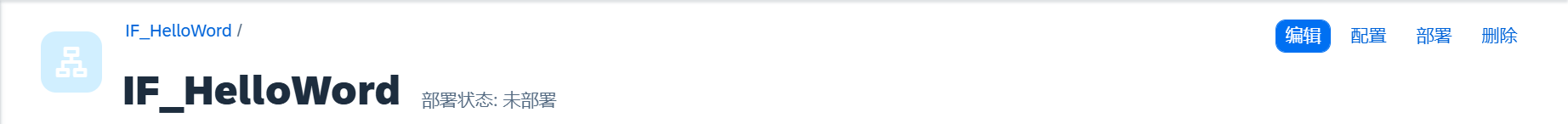

界面中的左上角黑色粗体是IFlow的名称。名称后面灰色的字体是部署状态，这个是很重要的一个信息。只有成功部署的IFlow部件才可以使用。

右上角的四个按钮分别是编辑、配置、部署和删除。

编辑、部署和删除如同字面意思，不需要过多的介绍。

主要说下配置按钮。通常仅在完成 IFlow 开发后使用。此过程称为 配置外部化参数。比如在开发环境中服务器会有不同的内容，在测试环境中服务器也会有不同的内容。所以需要配置一些外部化的参数进行调整。后面会单独对这个内容进行介绍。

（2）工具栏说明

工具栏中提供开发IFlow部件所需要使用到的所有标准工具。后面会通过实例对工具栏中的内容进行一一介绍。

（3）开发窗口

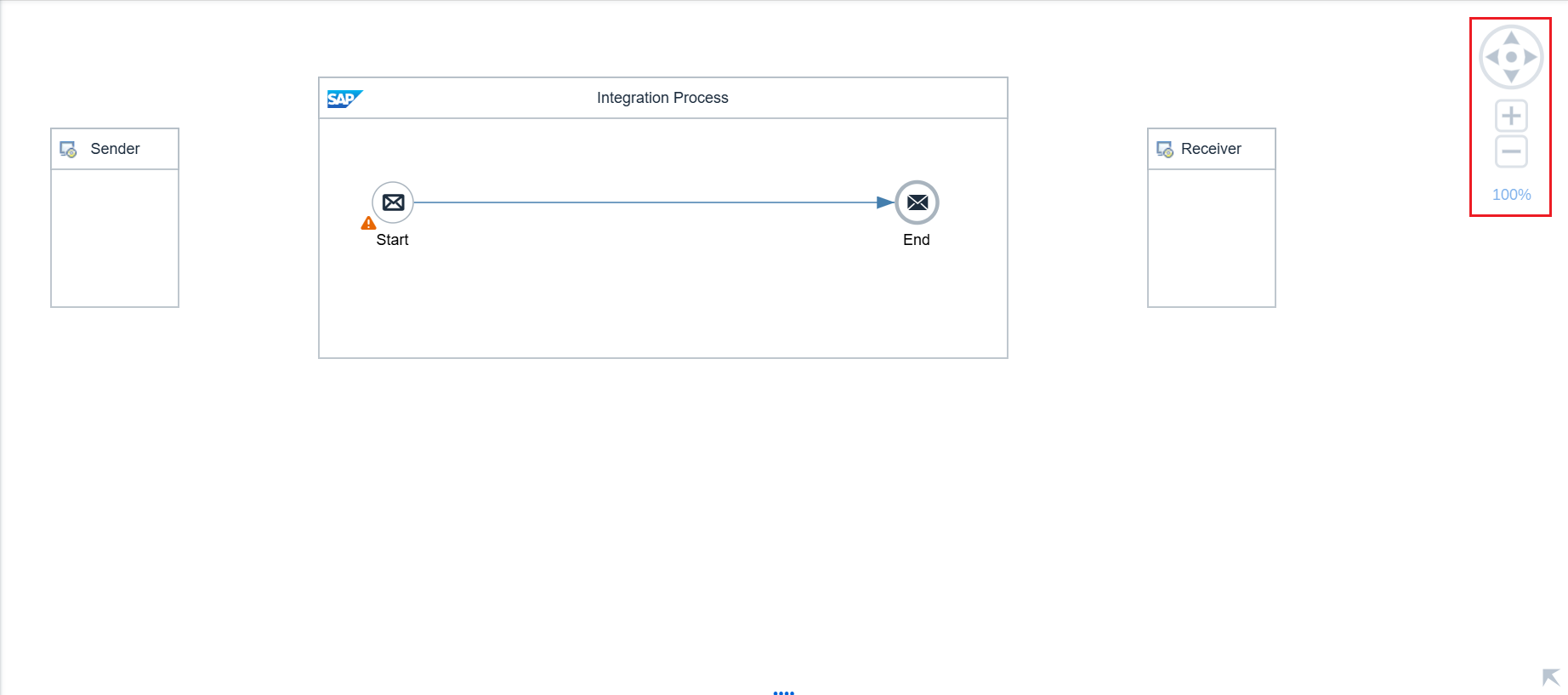

再往下的大片范围是IFlow的开发界面，这个位置可以理解成是IFlow的处理逻辑。其中右边的 + 和 - 按钮用来控制放大和缩小。后面当IFlow变得异常复杂时，就需要使用到这两个按钮进行查看。

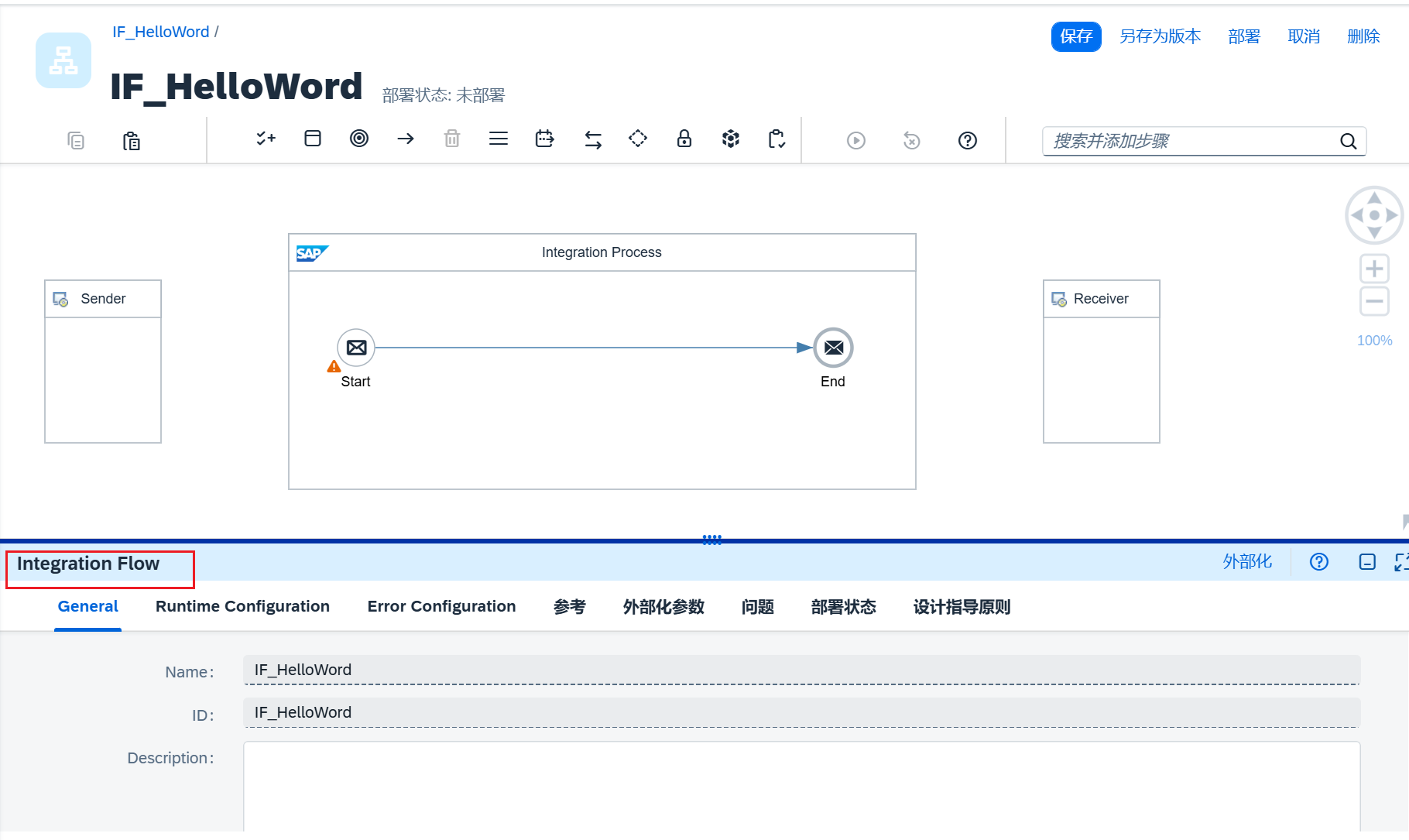

（4）Properties部分

这个部分位于屏幕的最下面。可以理解成用于查看和编辑标准工具以及IFlow自身属性的地方。IFlow的开发主要是通过拖拽标准工具来实现的，但是这些工具还有很多的属性需要填充，就需要使用到这个部分。

5.基础内容介绍

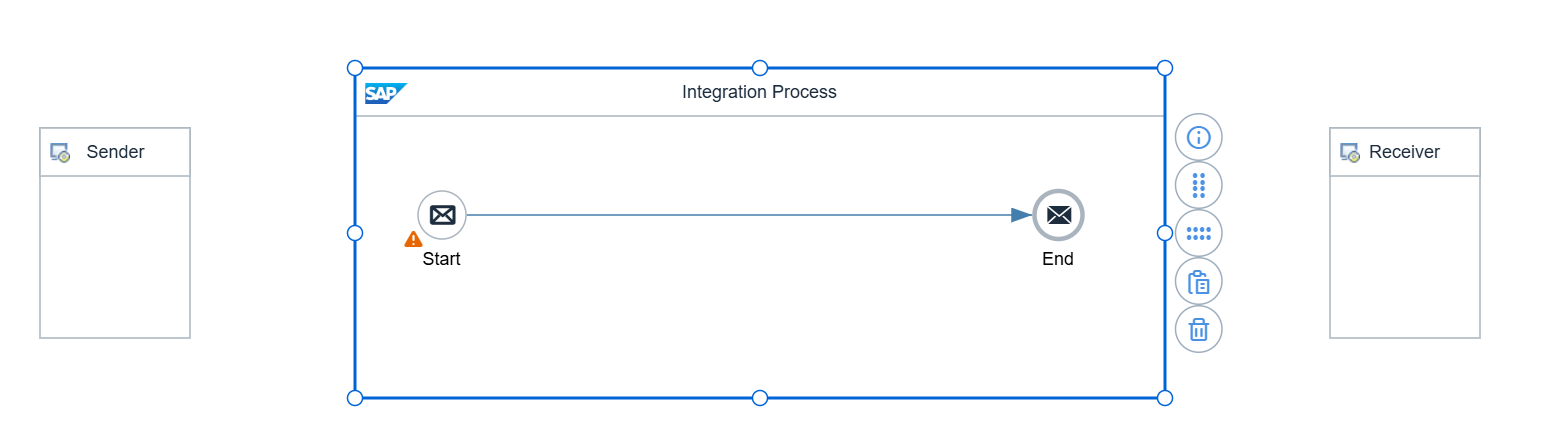

在新建好的IFlow中有五个对象，分别是Sender、Receiver、Integration Process、Start和End。

Sender代表发送方，需要将该发送方与Start对象进行连接。主要是用于配置接口进入/调用时的方式。在IFlow中代表配置适配器。

Receiver代表接收者，和Sender类似，不过是用来配置传出或调用其他接口对象时的适配器配置。

Integration Process可以理解为IFlow的主程序，只能有一个，并且IFlow的所有接口逻辑都在其中按照流程执行。

Start IFlow的开始节点。End代表IFlow的结束节点。当IFlow执行完全流程后最后一个节点的位置。

三、开发IFlow

1.添加调用的适配器

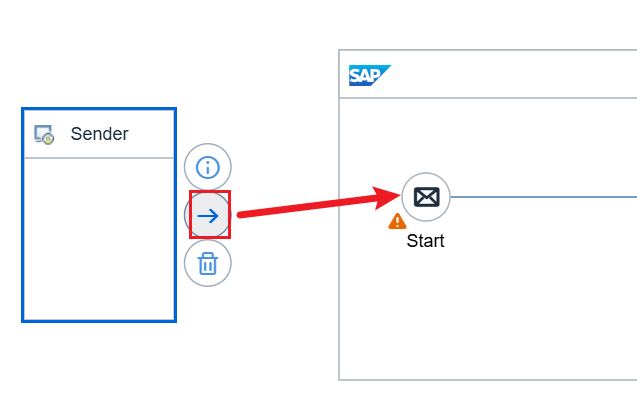

选中Sender，然后点击箭头的按钮，将拖拽出来的箭头指向Start对象。

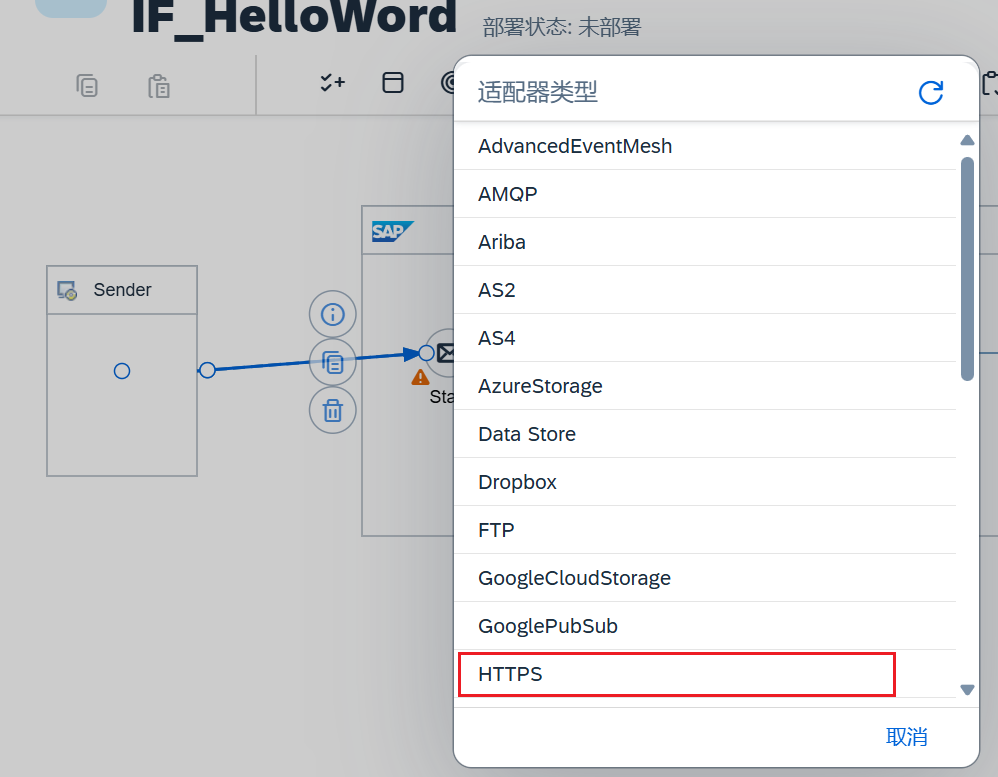

完成之后等待几秒，会弹出选择适配器的弹框。本次我们选择HTTPS，作为适配器类型。

2.配置调用的适配器

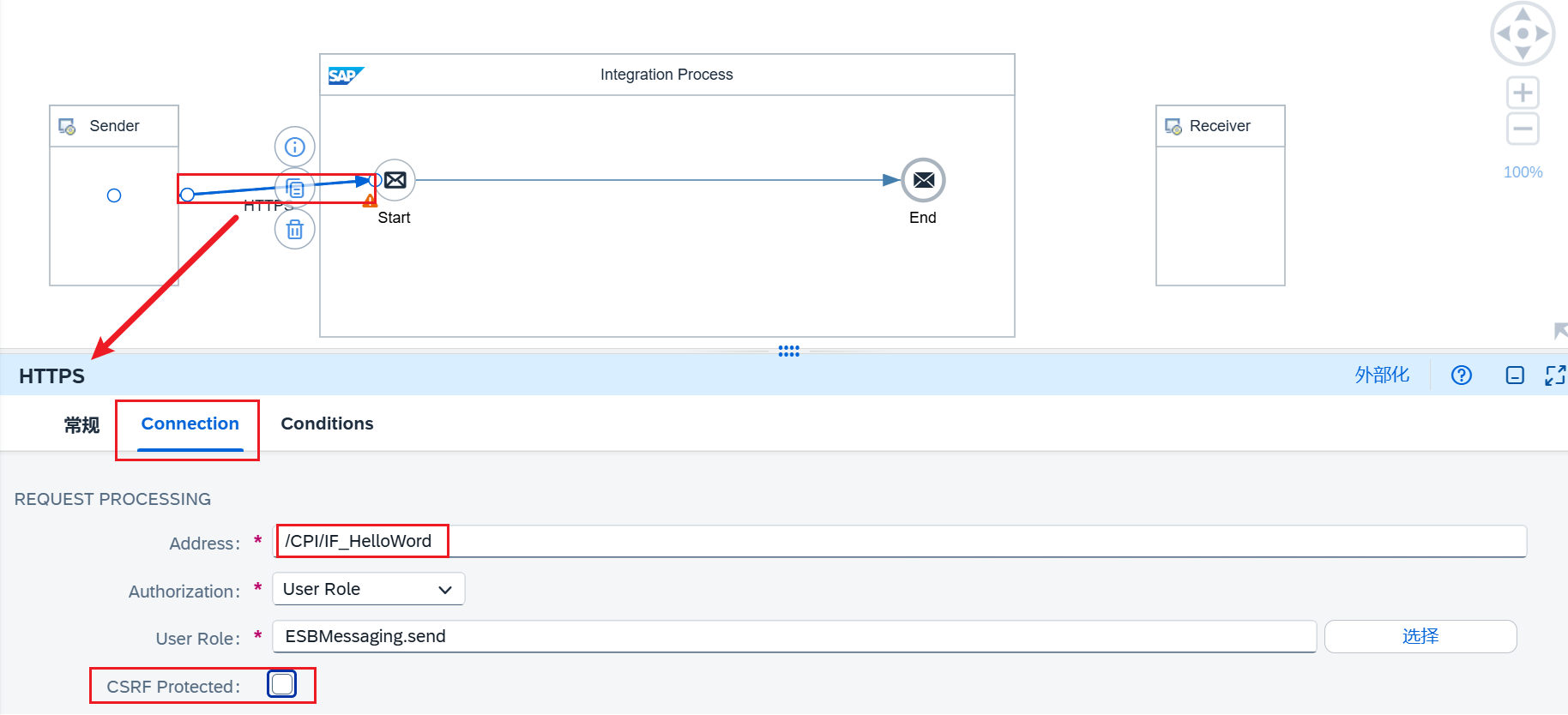

双击刚刚新增的适配器连线，唤出下方的属性界面。在Connection页签的Address属性中维护该IFlow部件URL的后缀部分。

取消勾选CSRF Protected，勾选该选项之后只能使用Get请求方式进行调用。

3.添加内容修正符

添加一些接口逻辑，用于测试调用是否成功。

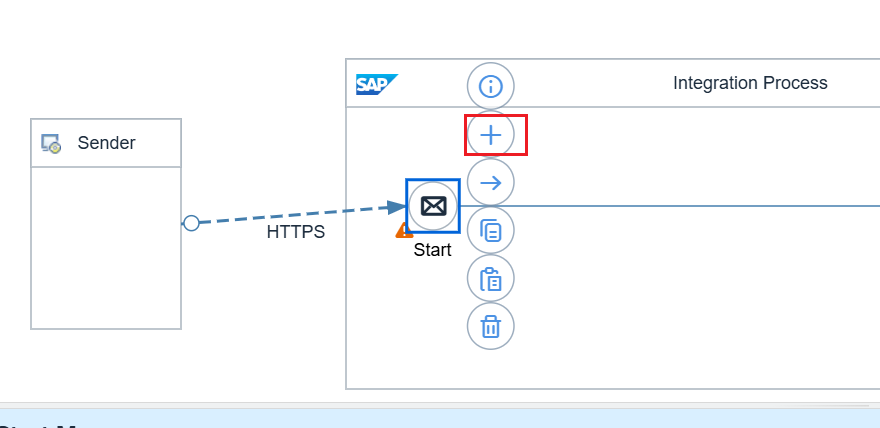

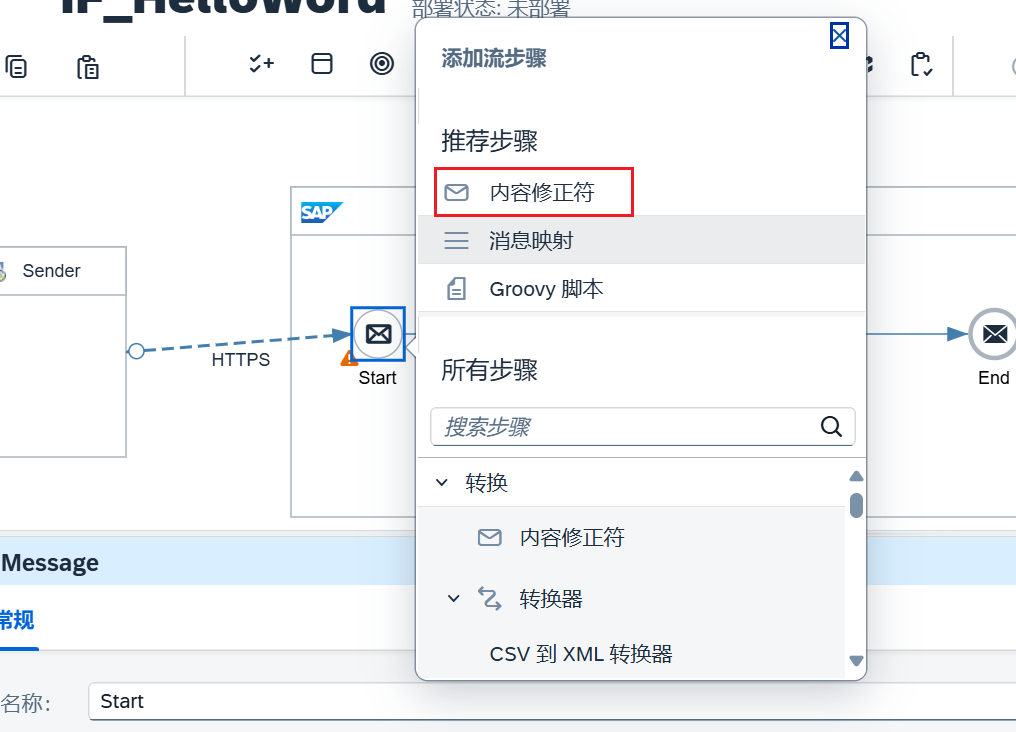

点击Start对象，然后点击右侧的**+**号按钮。

选择内容修正符。内容修正符可以通过更改消息处理中涉及的内容（即消息标头、消息交换属性或消息正文）来修改传入消息或有效负载。

例如，接收方系统要求将 header 属性与请求有效负载一起发送，但发送方系统未发送此类属性。然后，在这种情况下，我们可以在内容修饰符中提及标题名称，该修饰符将被发送给接收者。

可以添加的类型有properties 和 payload。property 供内部 IFlow 使用，它不会发送到接收器系统。

4.编辑内容修正符

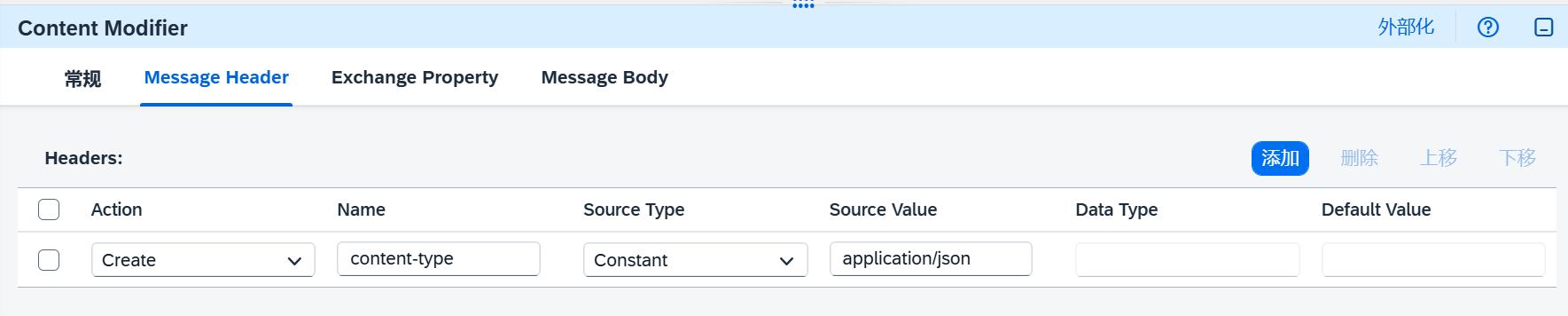

（1）Message Header

（2）Message Body

这个位置就可以用来处理报文了。修改Type为Expression，在Body中写下下面的内容。

1
2
3

${in.body}
--------------------
This line is added in content modifier

其中${in.body}代表传入IFlow的报文，而下面的内容则是文本内容。

5.保存并部署

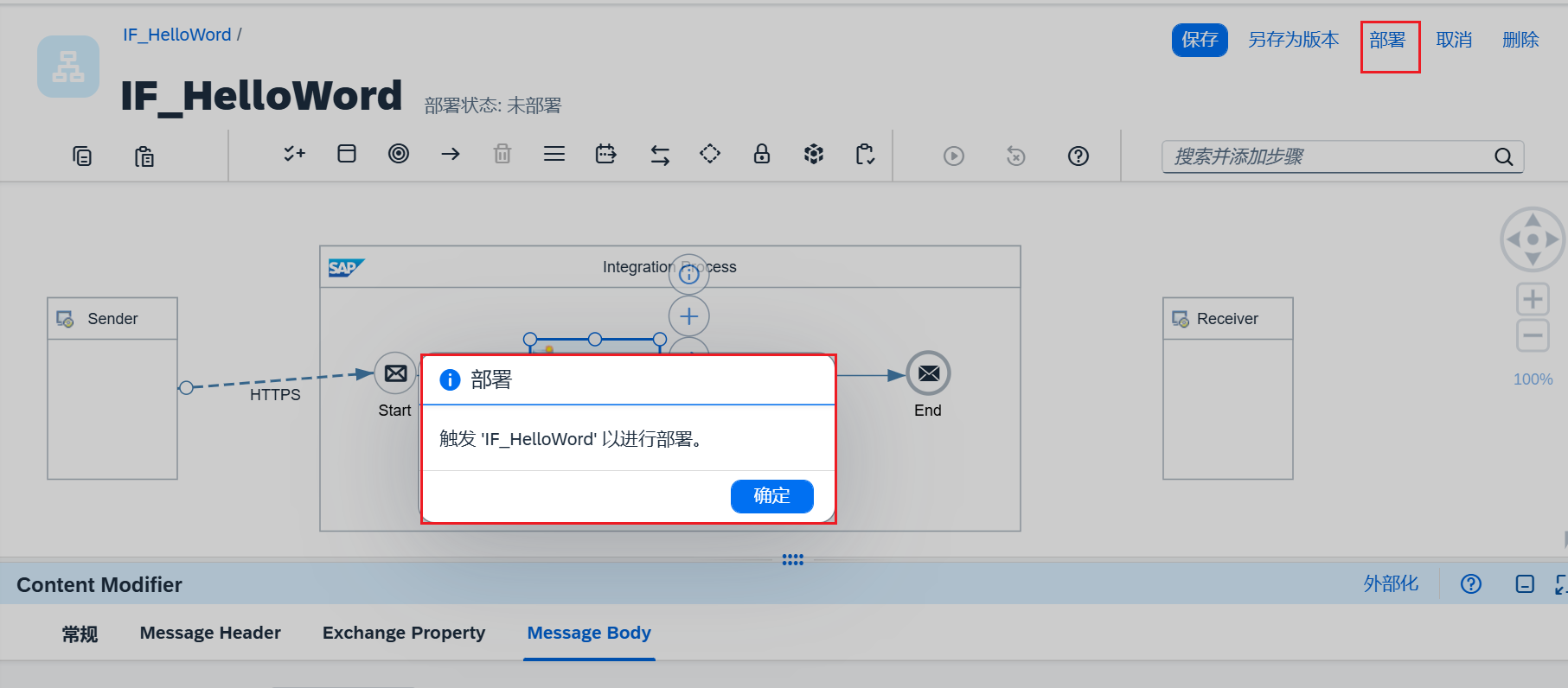

进行完上面的操作后，点击保存和部署按钮。等待一段时间。期间可能会提示部署失败。这个时候请隔一段时间后重新进行部署。

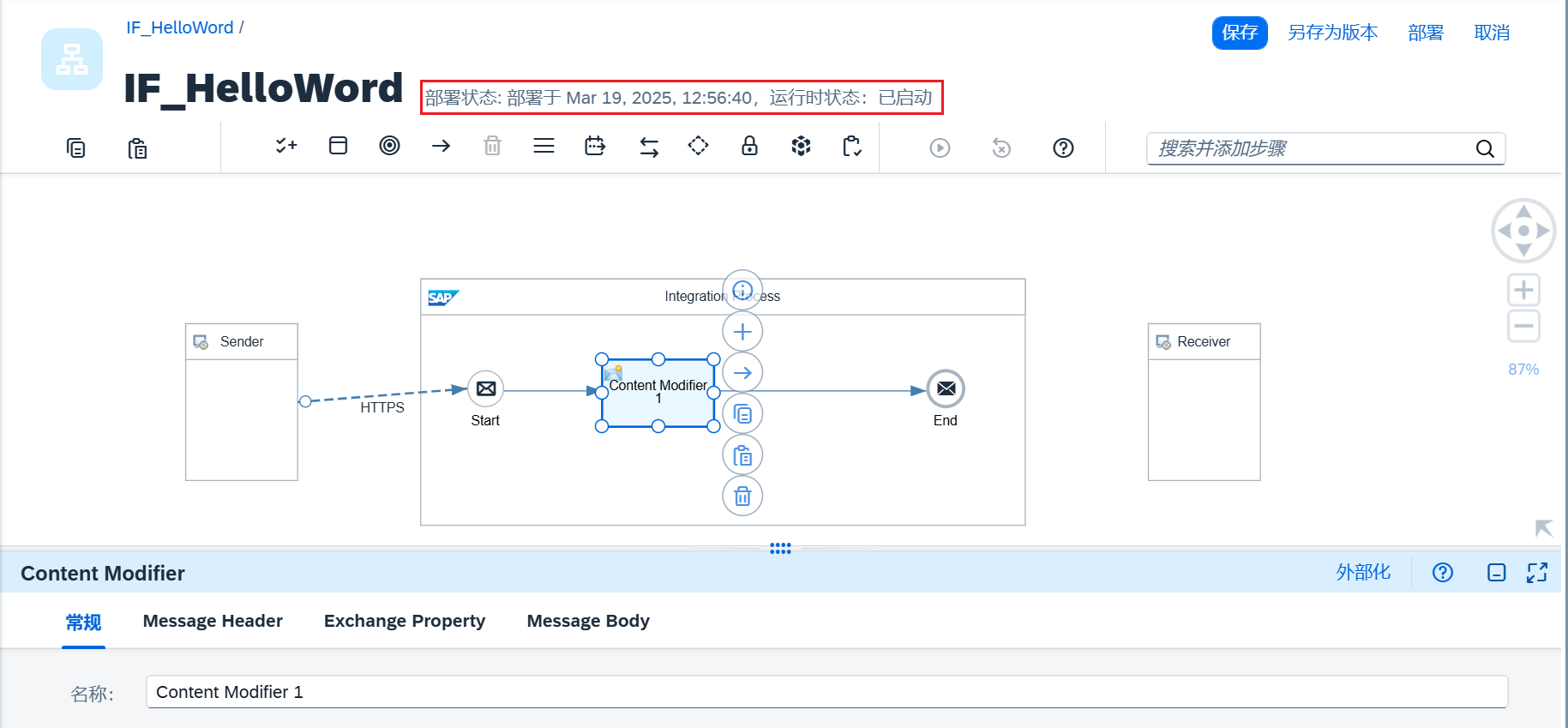

部署成功后可以在部署状态字样后面查看到部署的时间信息。

6.获取端点

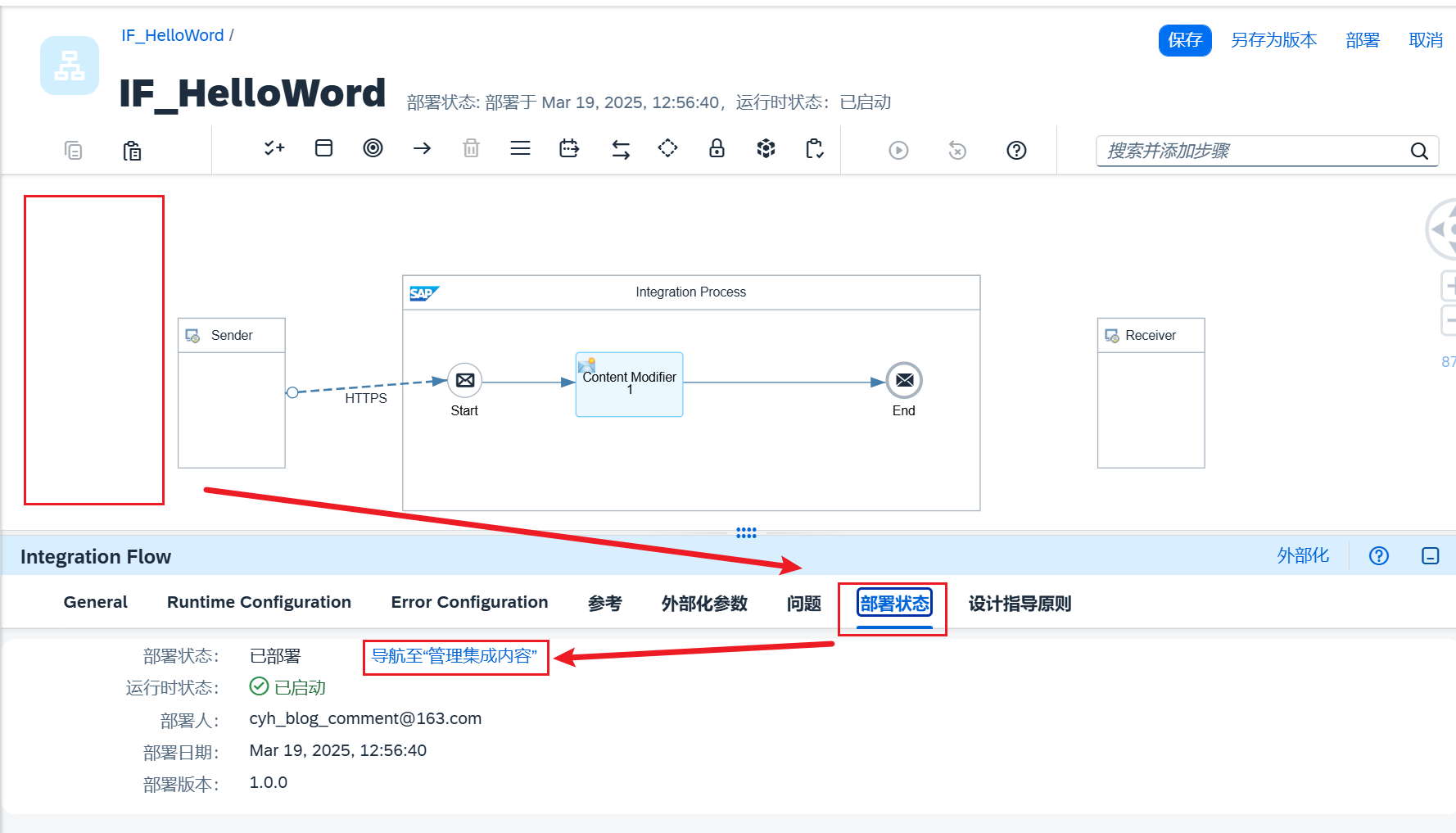

在开发界面中的任意空白处双击（例如下图红框圈中的位置），唤出IFlow的属性界面。打开部署状态页签，然后点击 导航至“管理集成内容”。

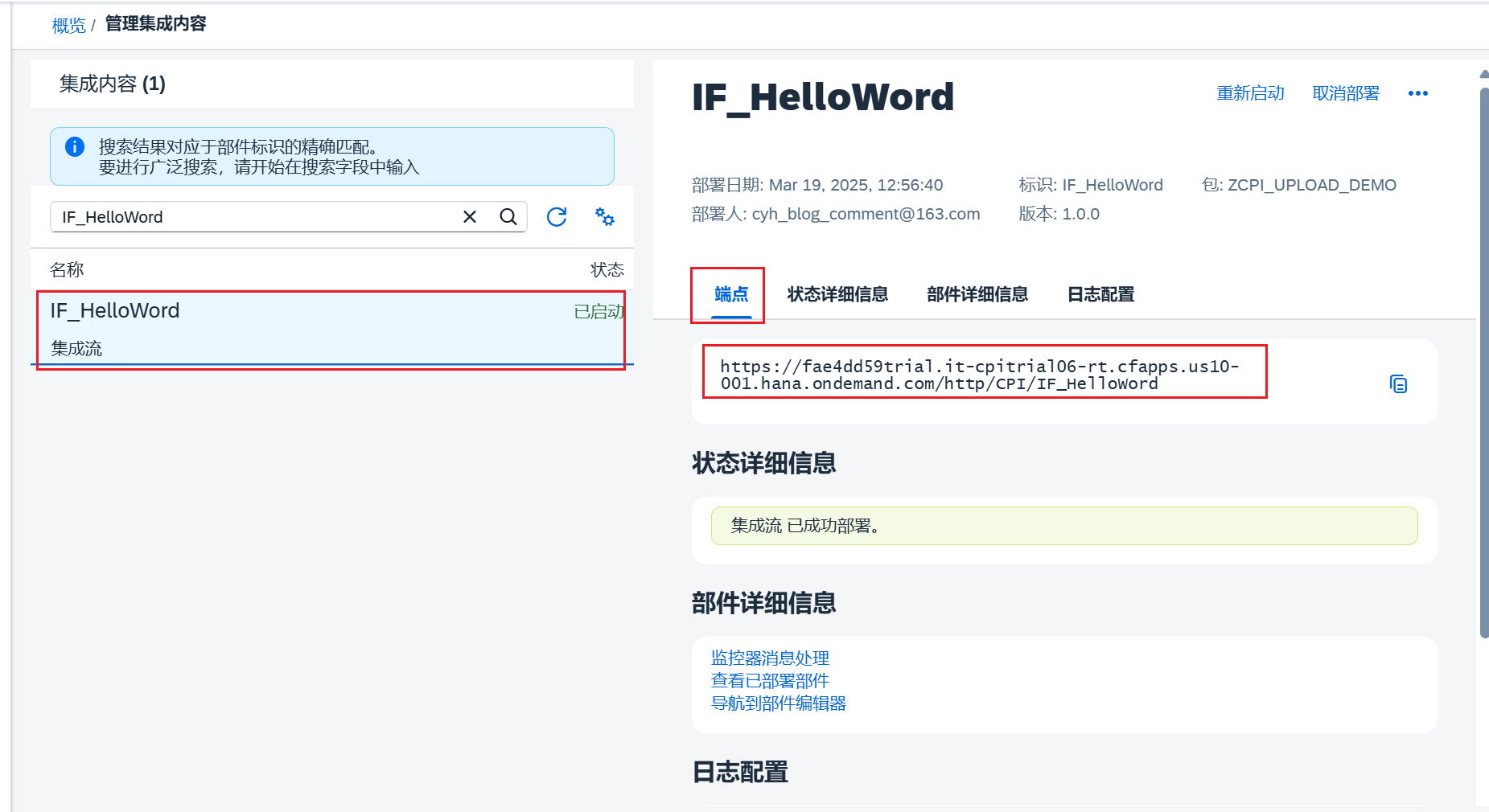

在新打开的界面中找到刚刚部署的IFlow对象，然后复制他端点中的URL。这个内容有时候进入的太快可能会不显示，建议等待一段时间刷新当前界面重试即可拿到端点。

四、设置连接密钥

1.实例和租用

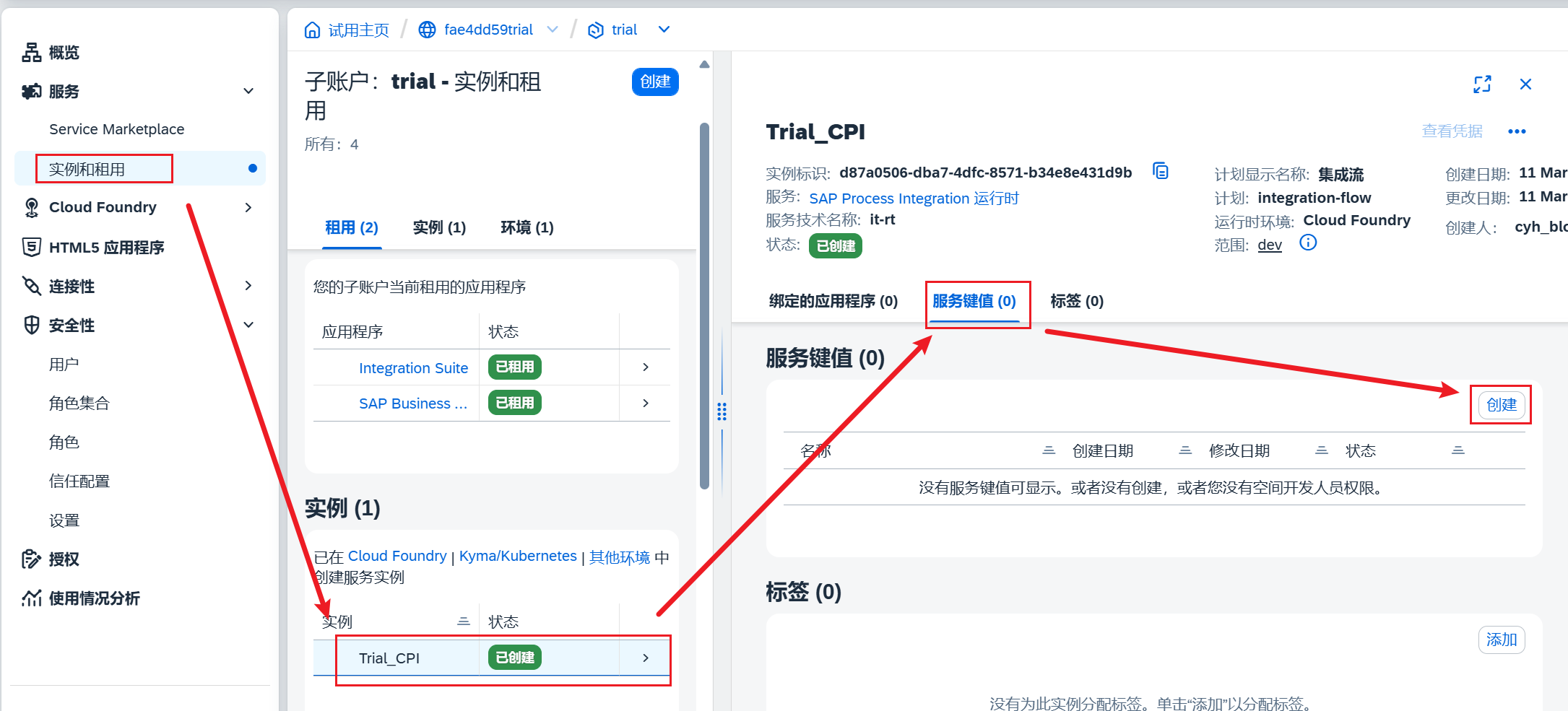

新建好IFlow部件并不能直接使用，因为连接该IFlow还需要一个连接的密钥。创建该密钥的位置在BTP子账户的实例和租用界面。

打开实例跳转到服务键值处，然后点击创建按钮。

2.创建服务键值

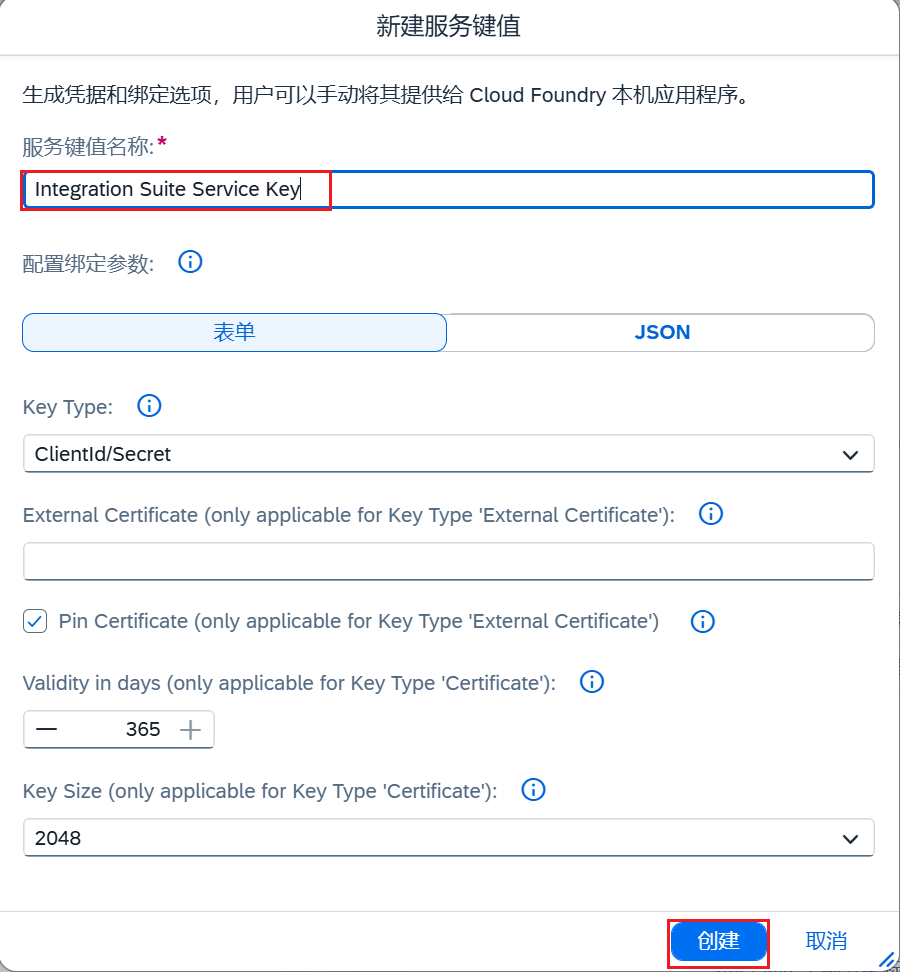

在弹出的框中填入服务键值名称，然后点击创建按钮。

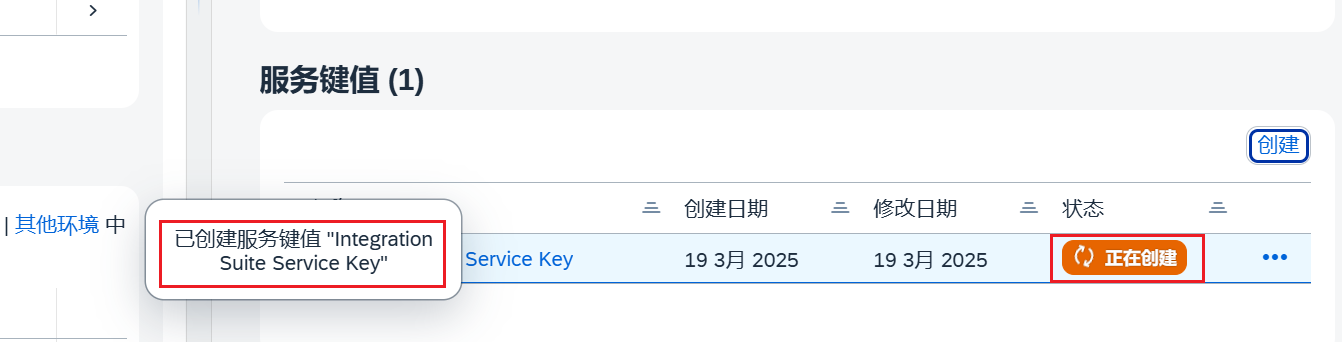

等待一段时间，等待键值创建成功。创建过程中可能会因为网络问题导致创建失败，这个时候只需要删除失败的键值然后重新新建即可。

3.获取密钥信息

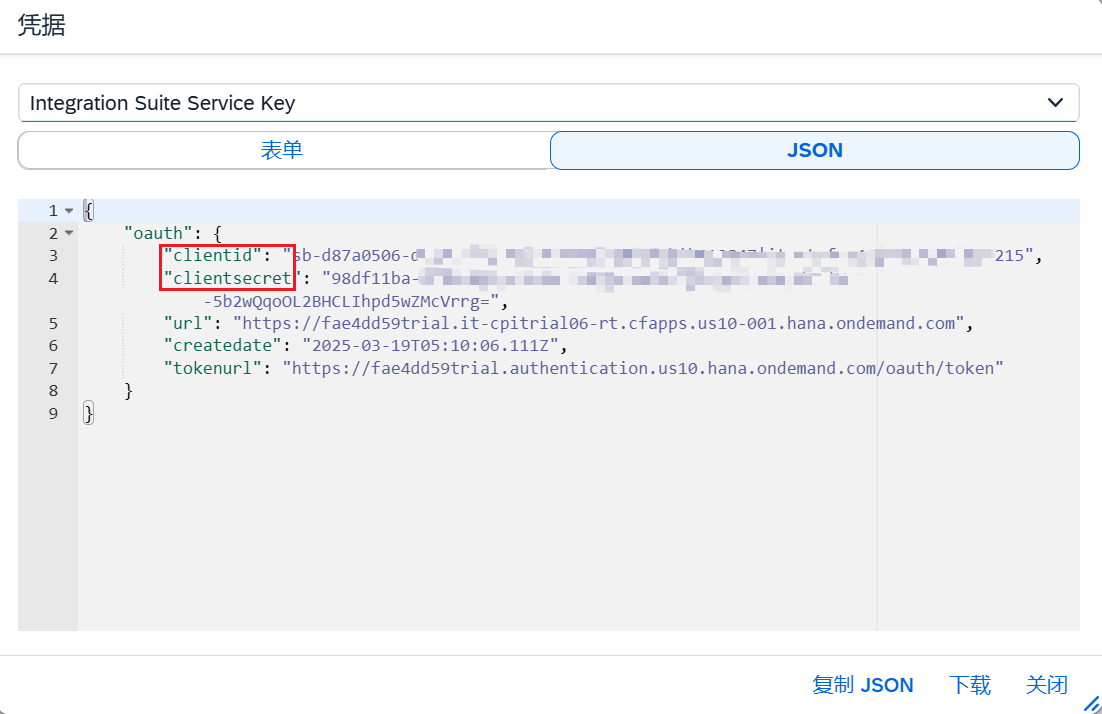

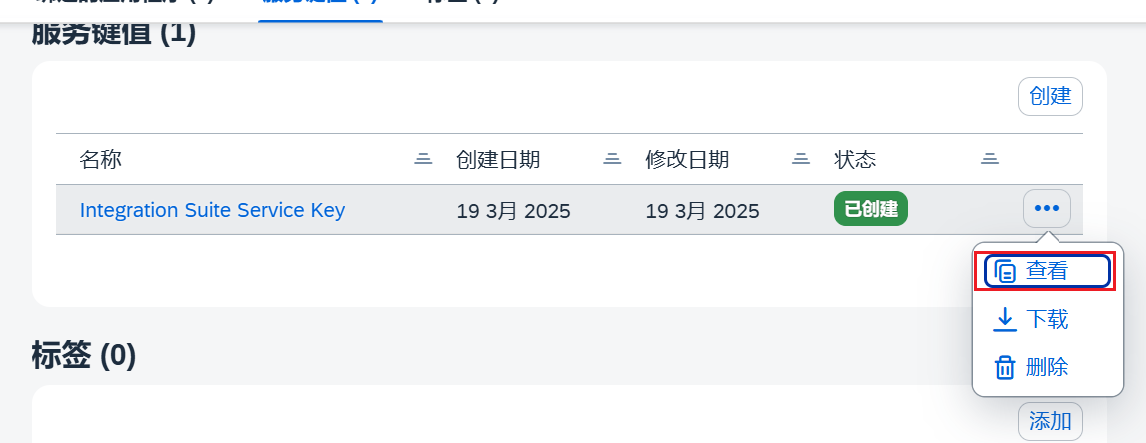

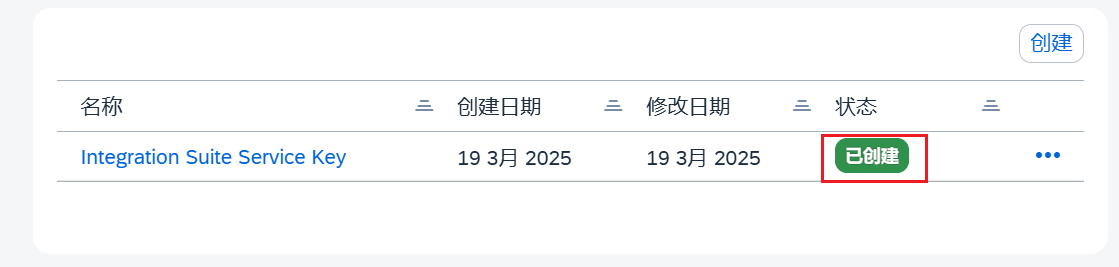

等待服务键值创建成功之后，点击查看按钮。

拿到JSON中clientid与clientsecret中的内容。这两个内容就是密钥的用户名和密码。

五、测试IFlow

1.填写URL

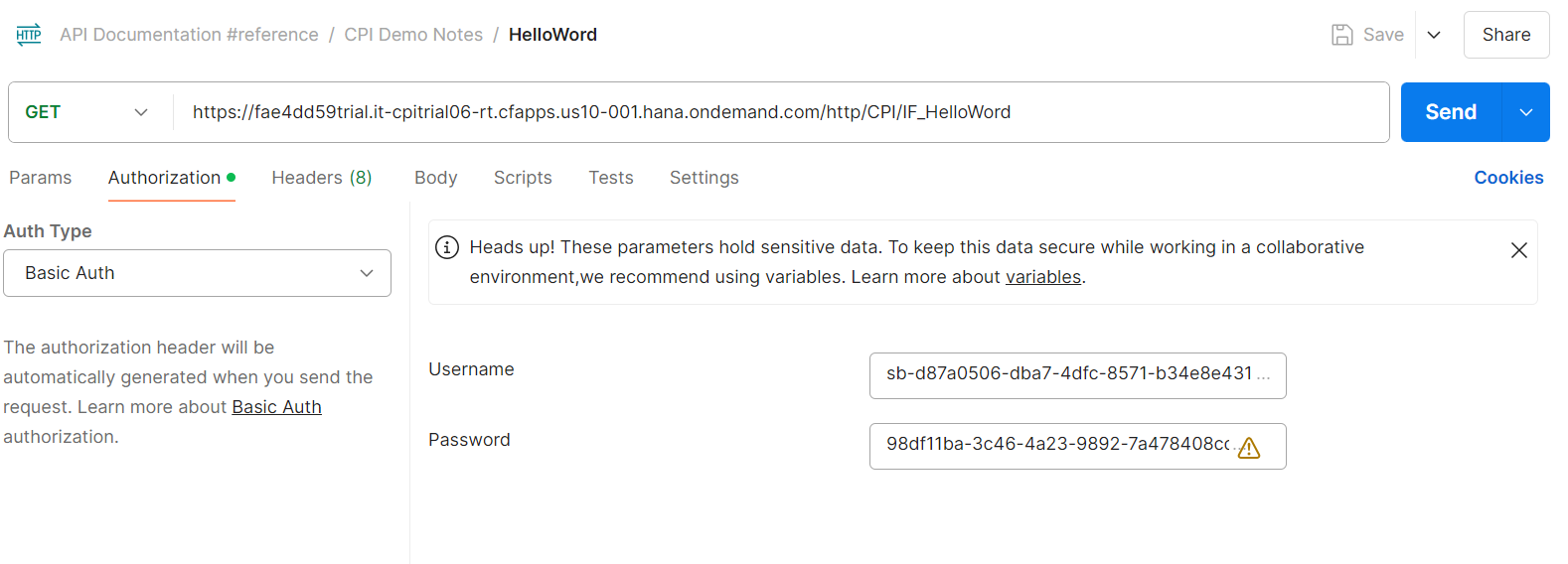

本次使用Postman对IFlow进行测试。打开Postman，新建一个请求。将我们刚刚创建的端点放入URL输入框。

在Authorization页签中选择 Basic Auth 。然后在Username中填入clientid的值，Password中填入clientsecret的内容。

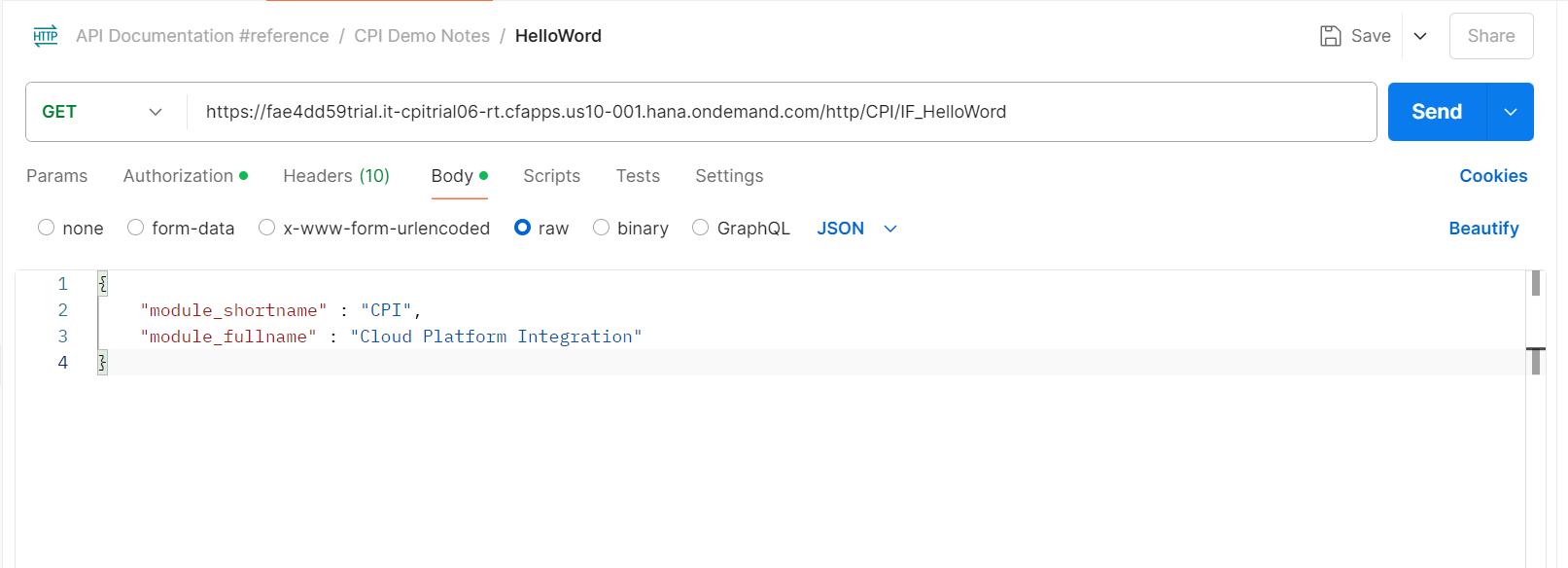

2.填写Body

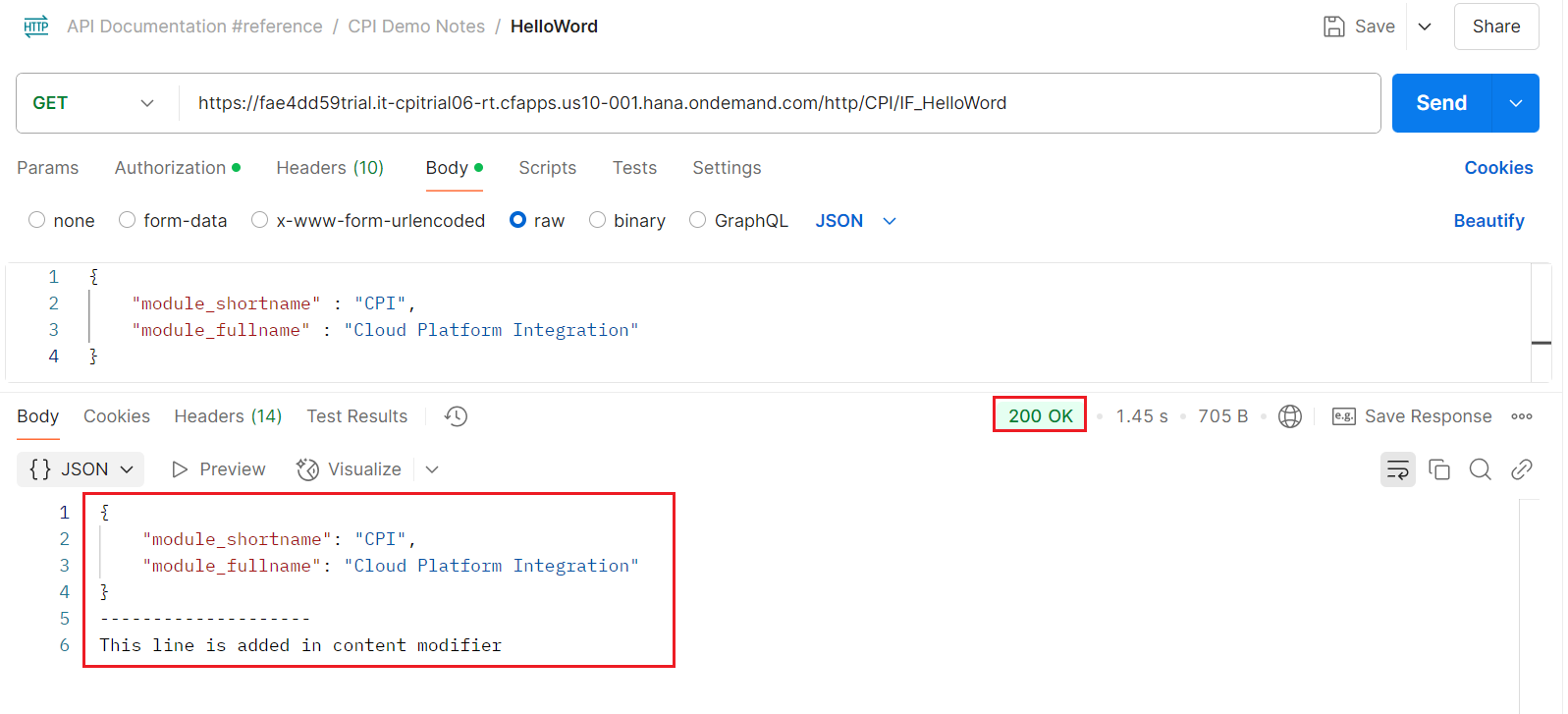

3.测试结果

可以在返回的报文末尾看到通过内容修正符添加的内容。

4.CPI监控消息处理

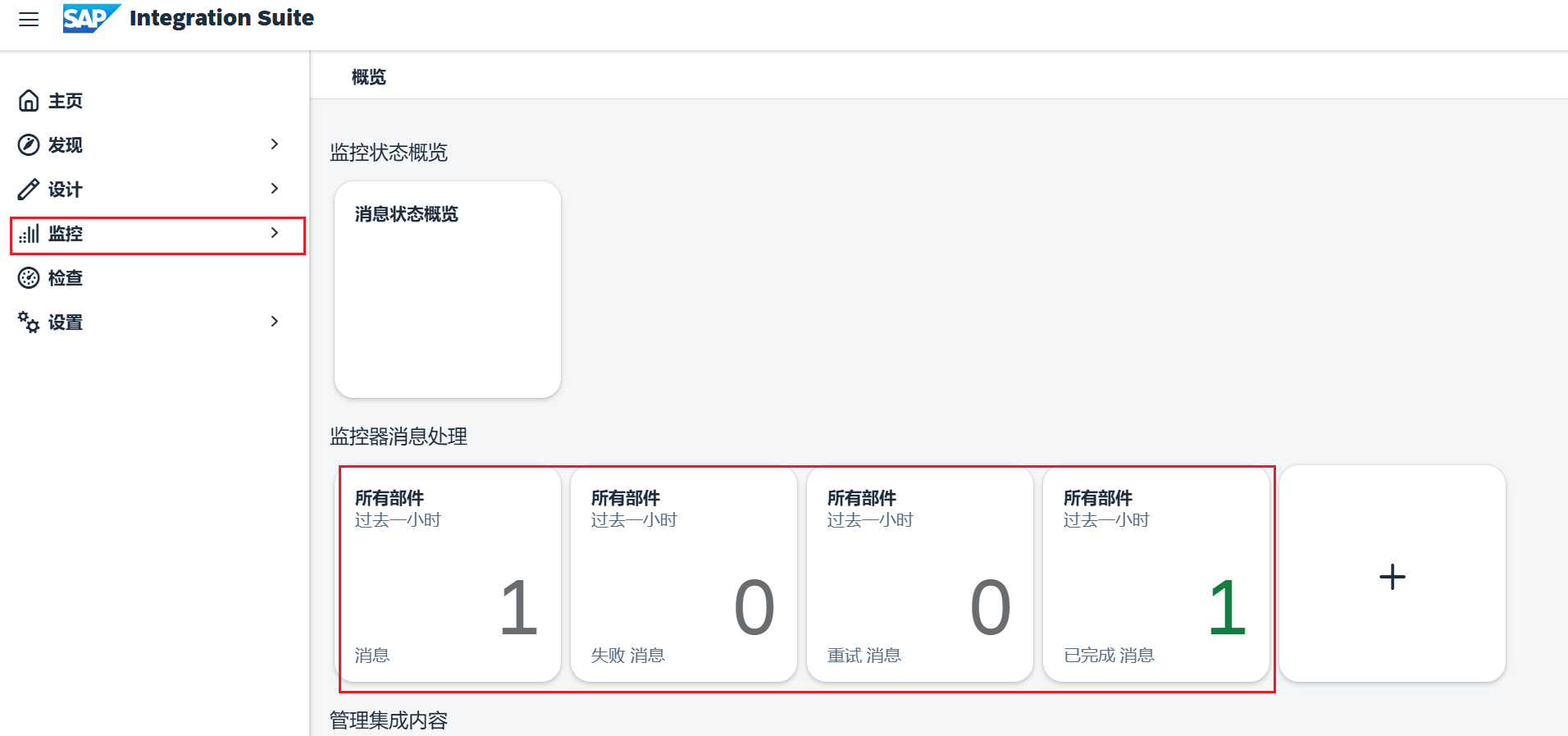

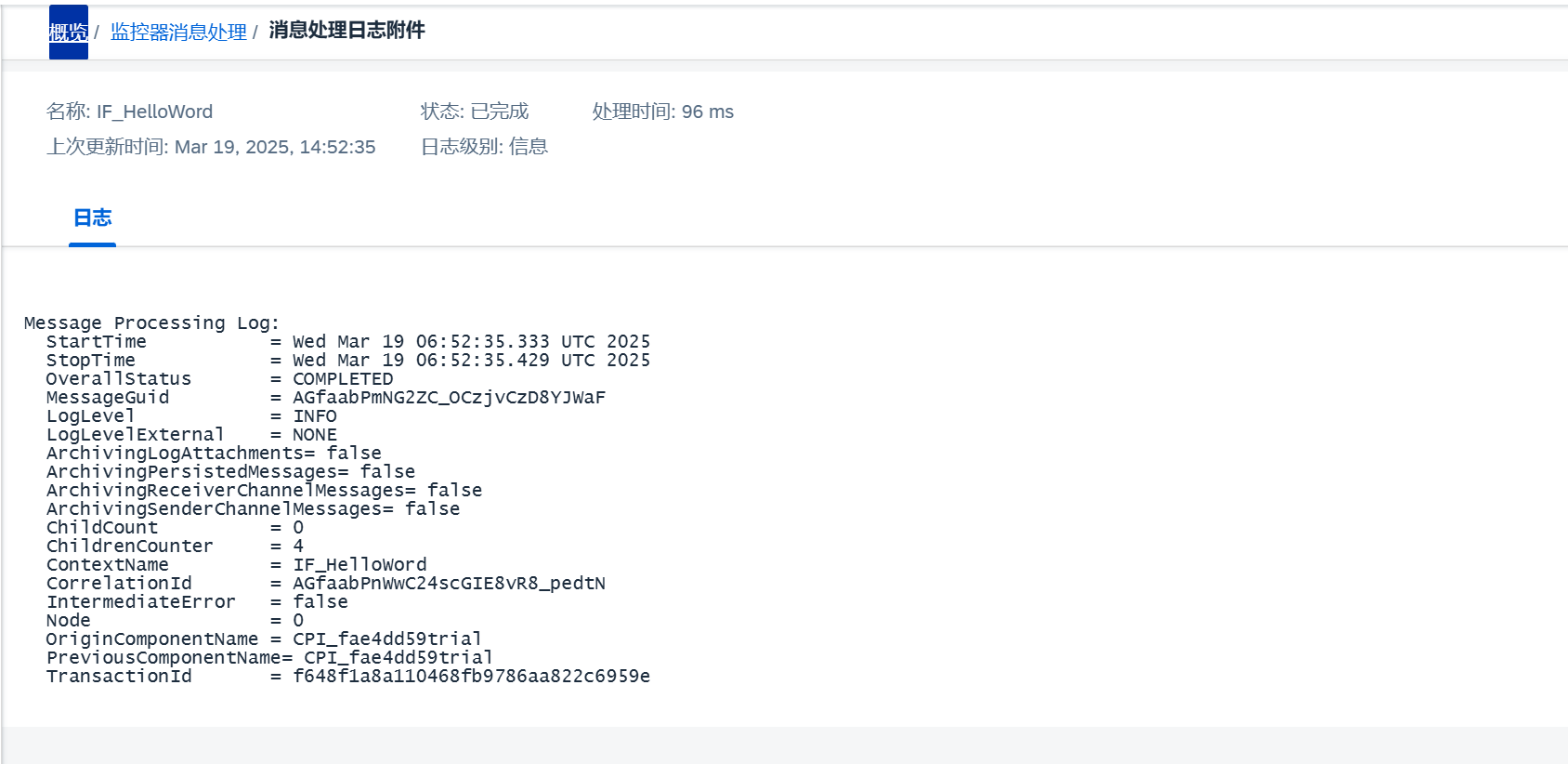

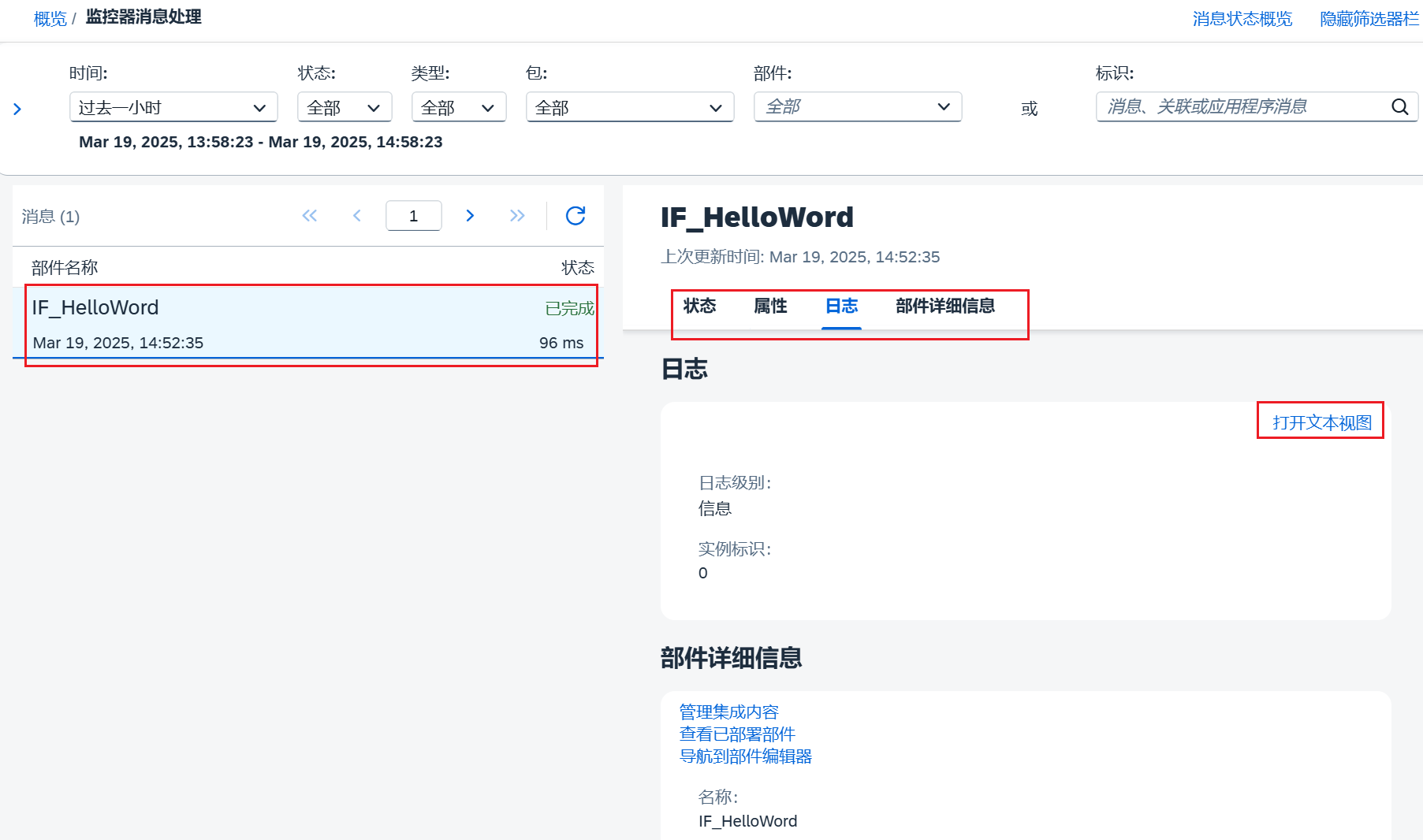

打开CPI的监控页签，在其中查看监控器消息处理。可以看到刚刚调用的情况。

接口中的Header信息可以在这里看到。后续可以通过编写脚本来做报文和日志的记录。

六、调试IFlow

1.设置监控模式

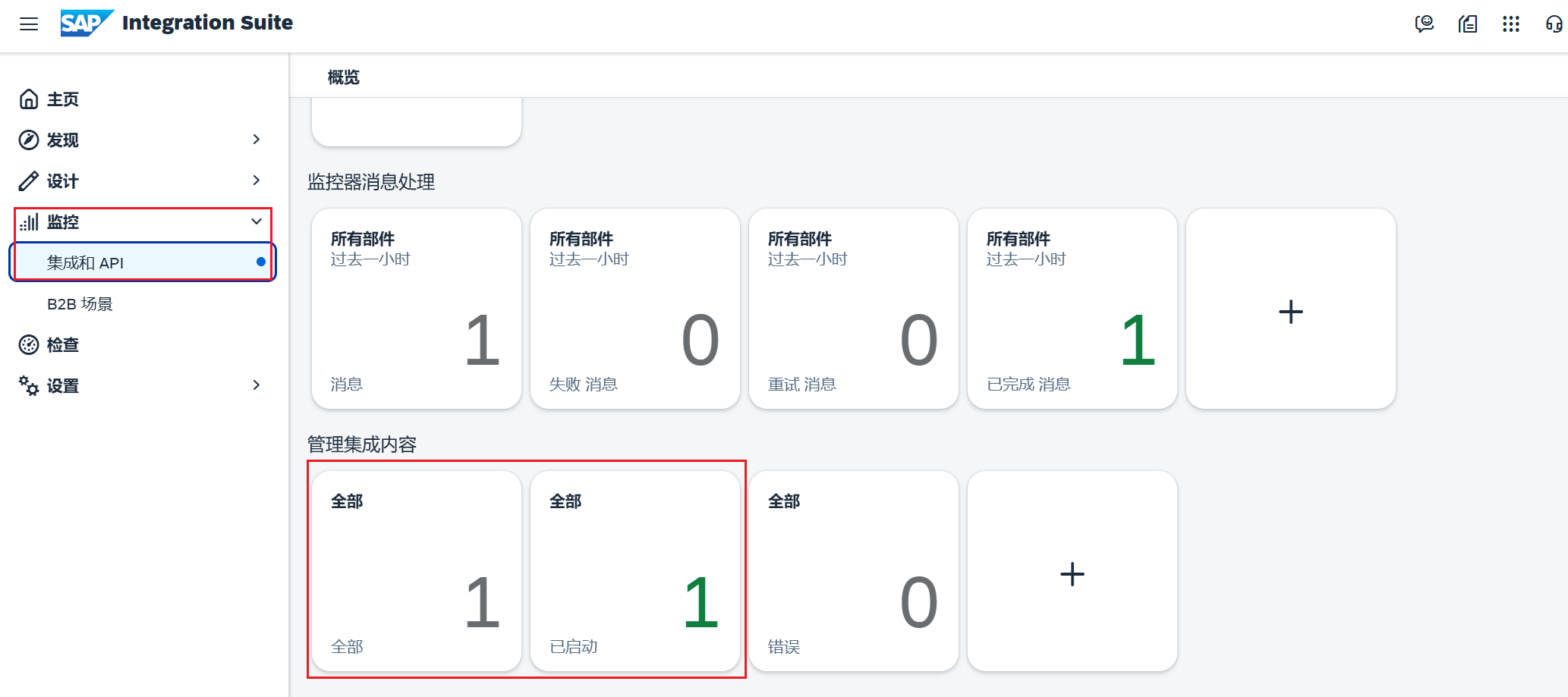

这里先简单介绍一种用于追踪接口执行异常的方法。打开IFlow的 管理集成内容 。

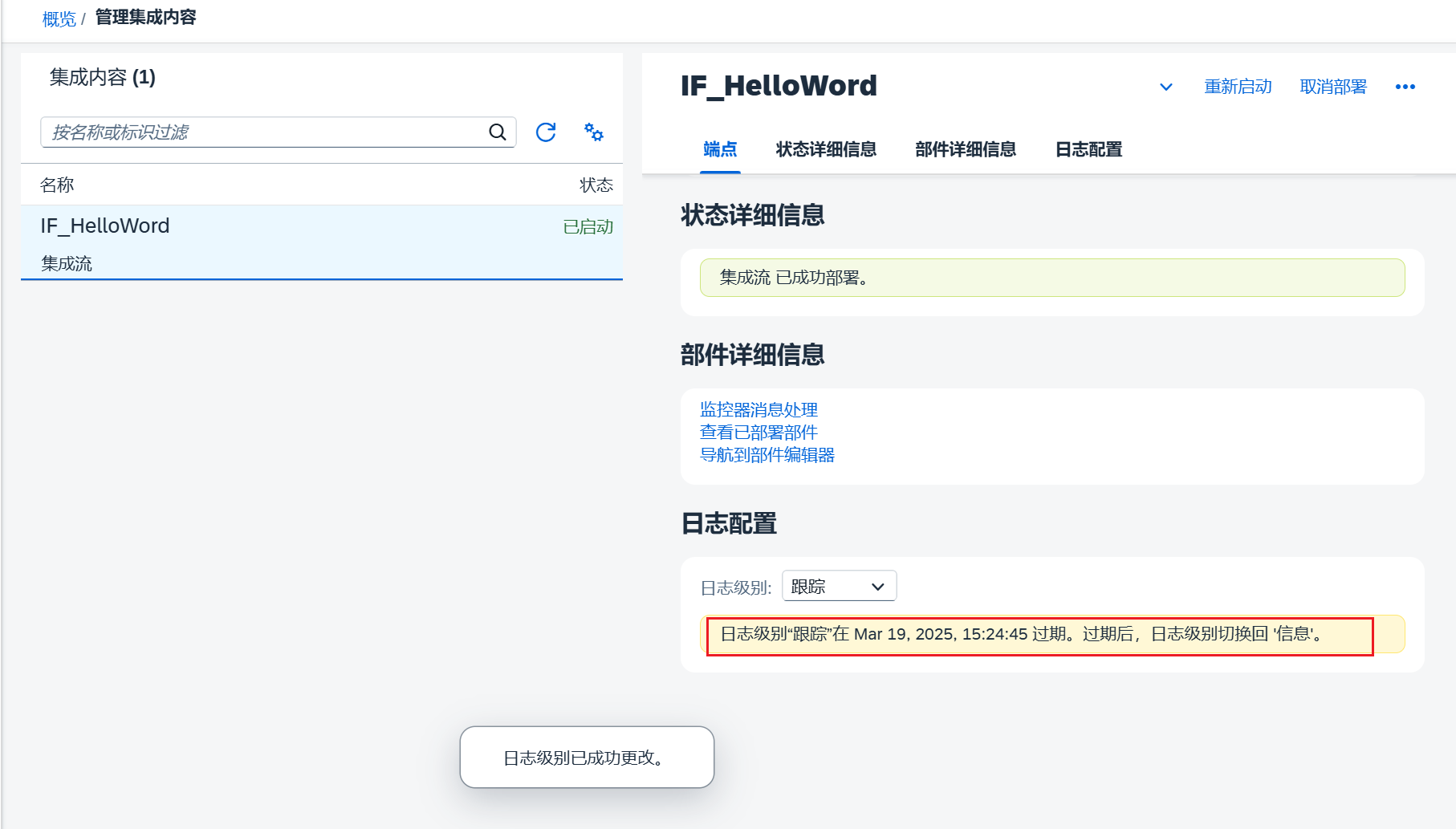

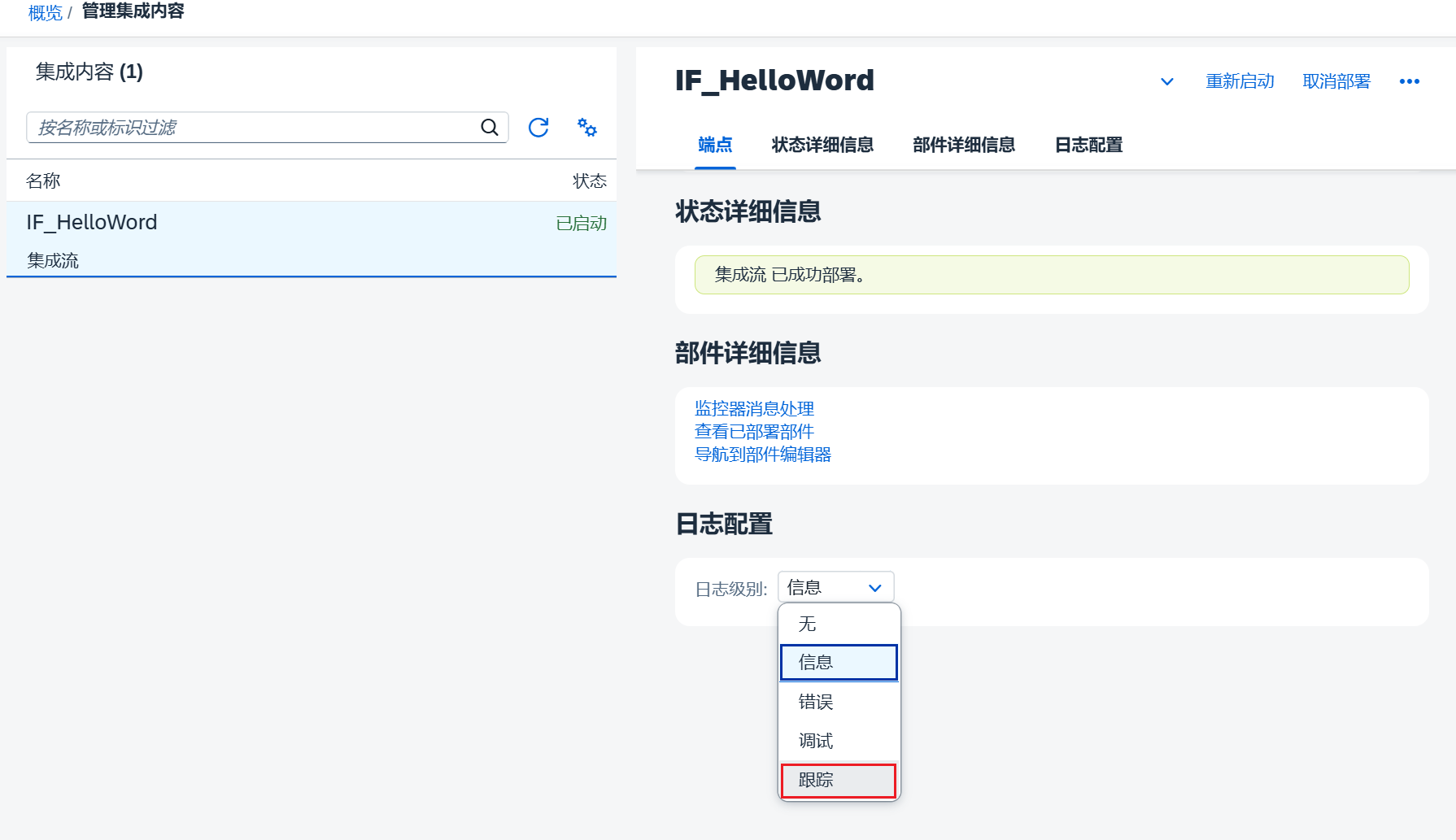

找到要调试的IFlow，然后修改日志级别为追踪。

设置成功之后会有一个有效期，有效期一般为十分钟。等有效期结束之后就会将日志级别再自动切换回信息的级别。

2.调用IFlow

再次使用Postman调用IFlow，然后回到 监控器消息处理 中查看IFlow被调用的情况。可以看到这个时候的日志级别是设置的追踪。点击追踪字样。

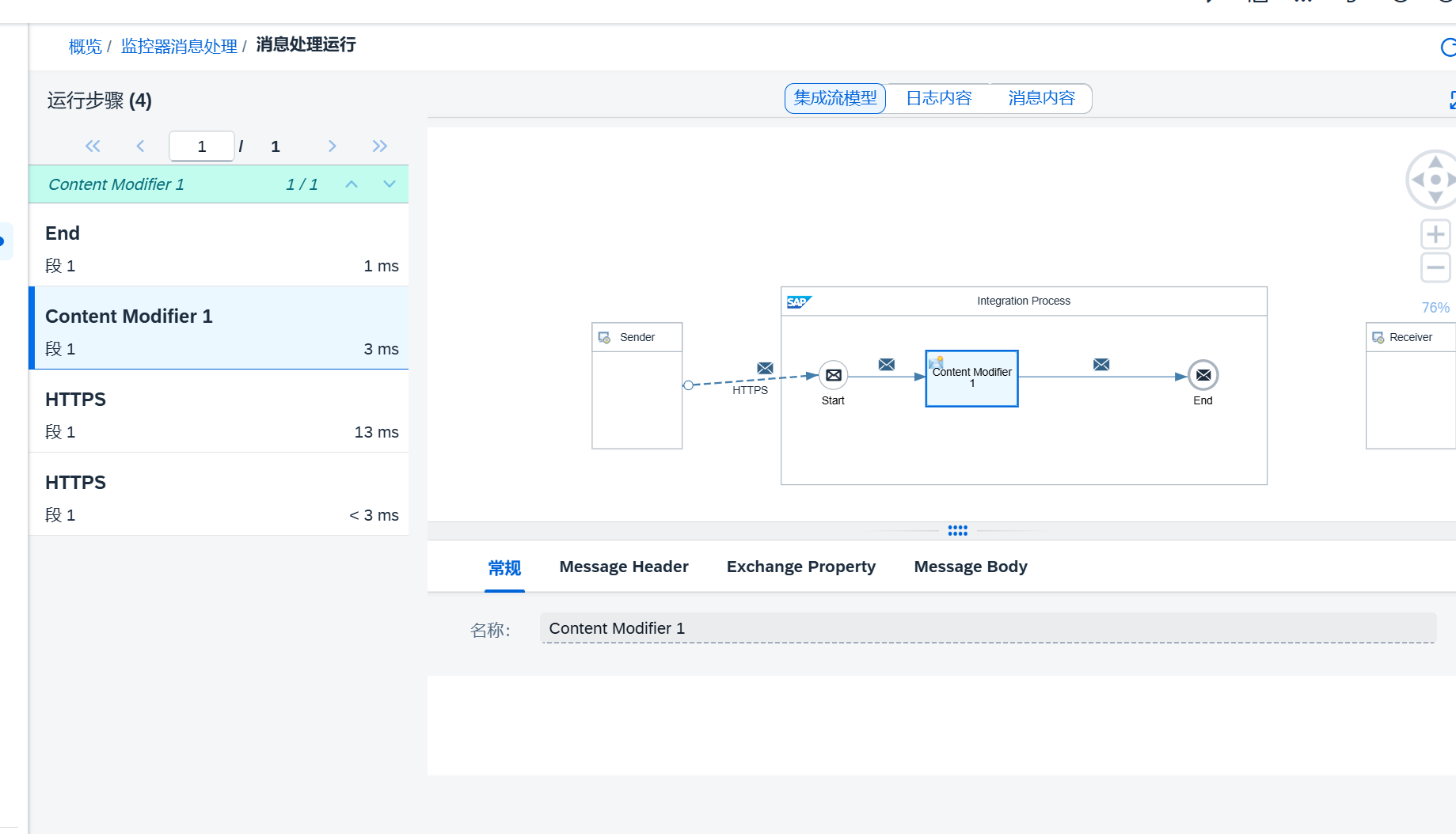

点击之后会在左边看到当前IFlow的各种对象。在每个箭头上面还有一个信封的小图标。每个信封代表一个消息的报文内容。

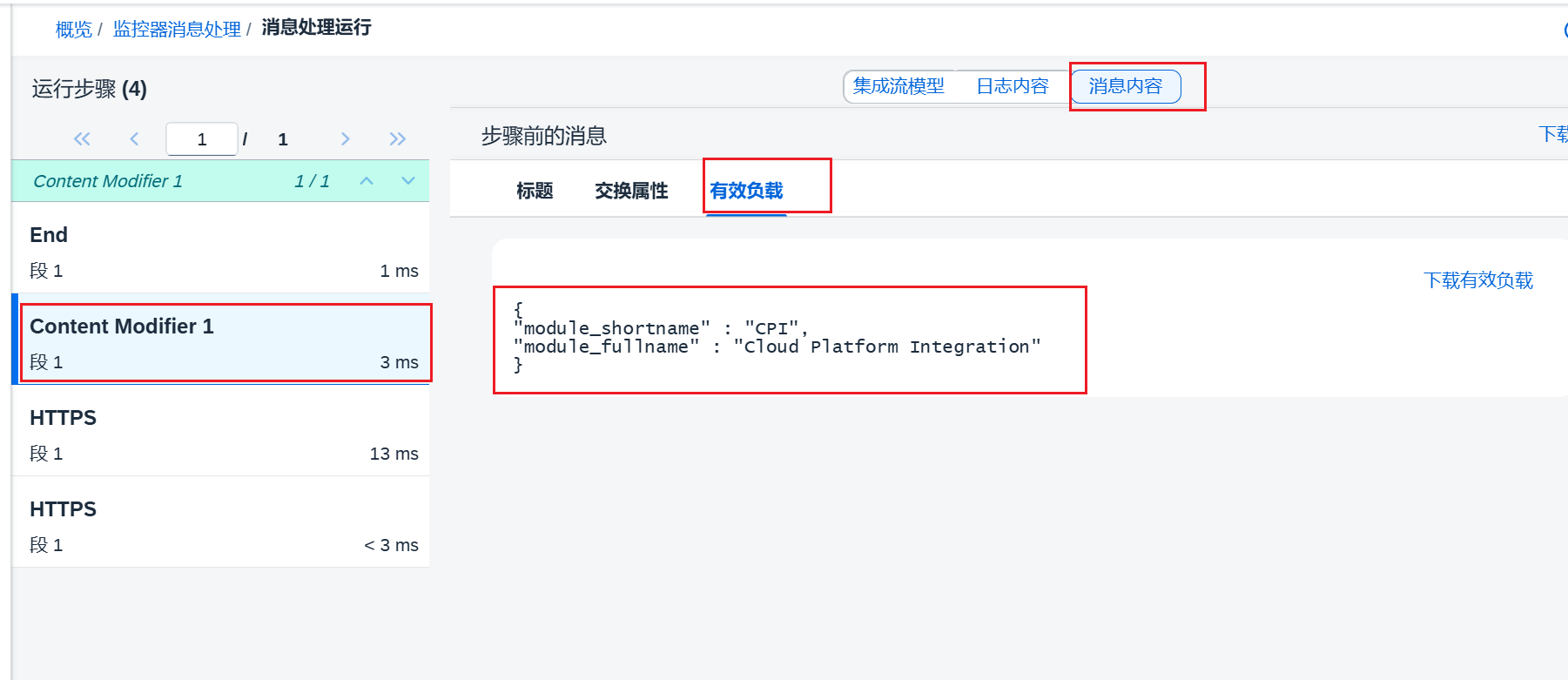

选中不同的对象，然后点击最上面的消息内容或其他按钮，可以切换查看报文在经过不同对象后的变化。

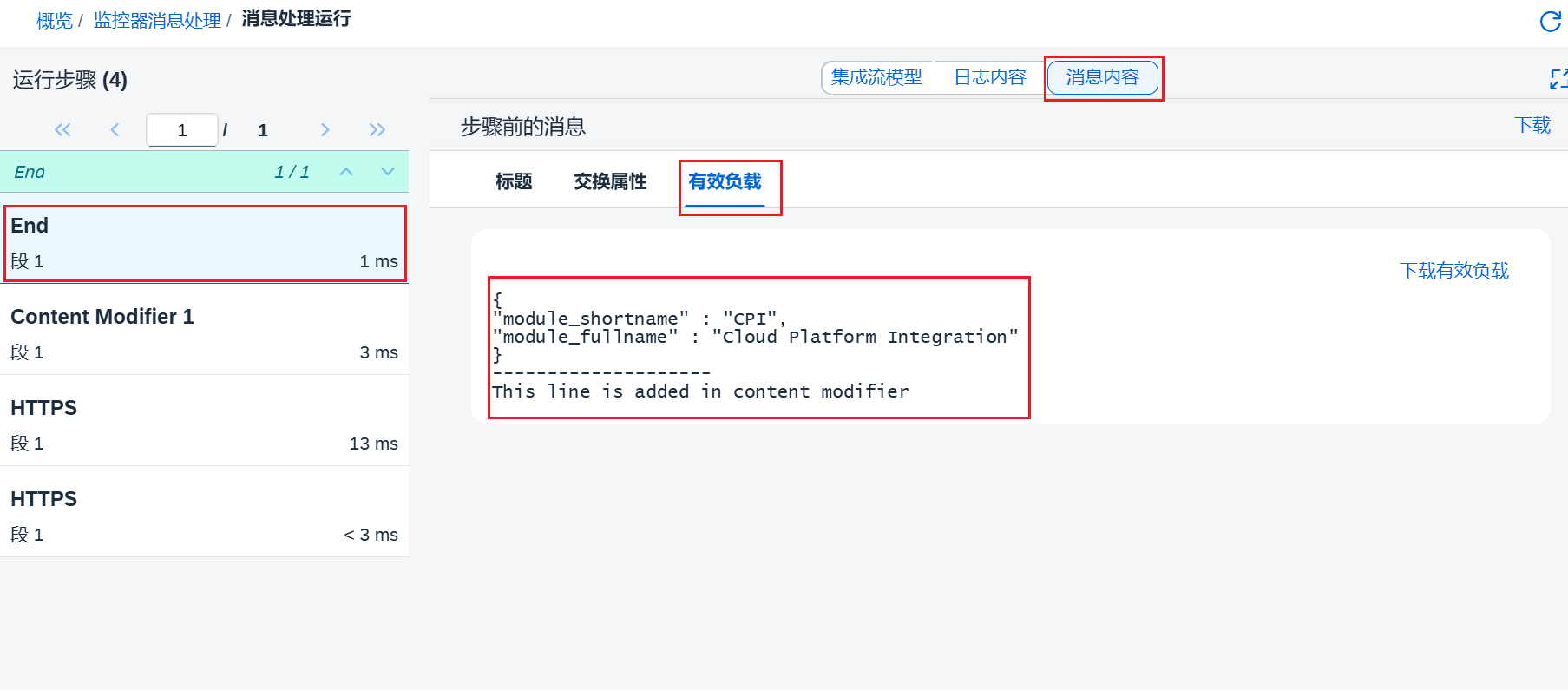

再切换成End对象查看报文的情况，可以发现经过文本修正符之后报文就变为了最终返回给我们的样式。

七、参考资料
