第四章 Adobe Form中的图像与Logo

Adobe Form

发布于：2024年11月11日

次浏览

Adobe Form的第四篇学习笔记。介绍下Adobe Form中的Image/Logo，在Form中展示公司的Logo/其他图片内容是很常见的需求内容。这里介绍下在Adobe Form中如何处理这些内容。

Adobe Form中的图像与Logo

一、介绍

在Adobe Form中展示图片和公司的Logo等内容即便是在Smartform中都是很常见的需求。作为Smartform的升级和继承者，Adobe Form也有这样的处理方式。并且和Smarform处理方式类似。一样需要先使用事物代码SE78上传对应的图像对象。然后再在Form中引用和展示该对象。

二、功能实现

1.上传图片

（1）SE78 上传图片

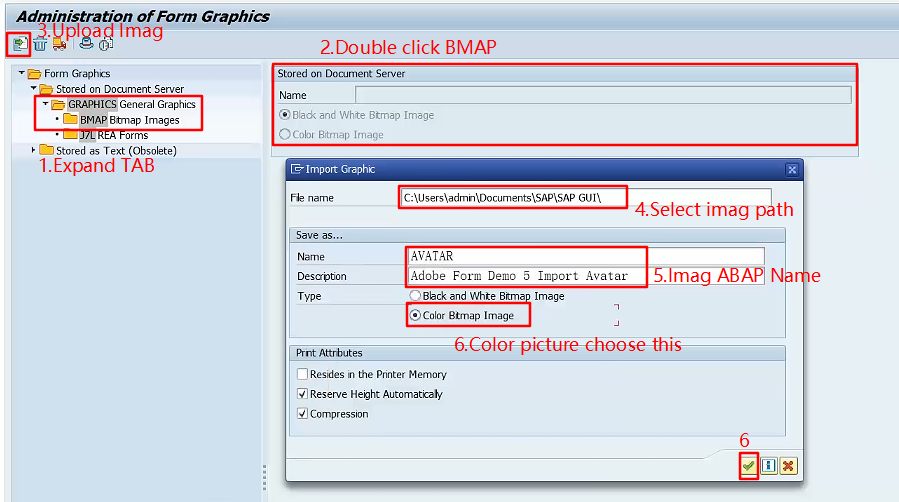

使用事物代码SE78打开SAP的图像管理页面。按照图中所示的方式，先展开GRAPHICS页签，然后双击BMAP对象。等右侧屏幕显示内容后再点击上传按钮上传图片。

1.上传图片_SE78界面

（2）转换图片格式

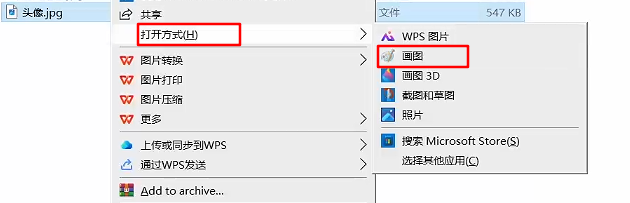

需要注意是此处上传的图片格式为bpm或tif/tiff。如果你有一个其他格式的图片，可以使用系统自带的 画图 将图片转换为对应的格式。

2.转换图片格式

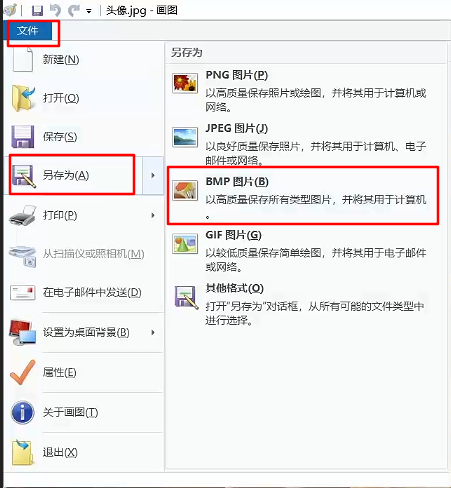

打开之后，在界面的左上角点击文件，将图片另存为bmp格式即可。

3.转换图片格式_另存为

（3）验证图片上传成功

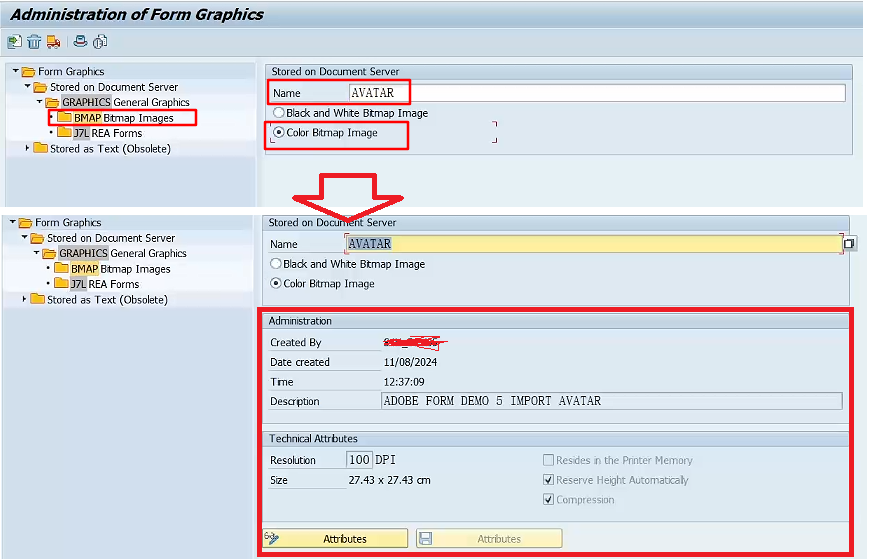

最后在验证一下图片是否真的上传成功了。按照下图中的方式，填入图片名称，然后敲击回车键，如果能找到就说明上传已经成功了。

4.上传图片_验证上传是否成功

2.Interface

（1）创建Interface

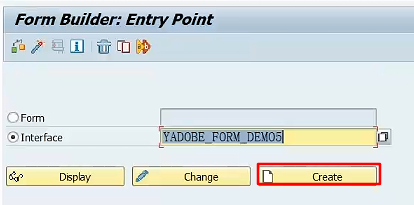

使用事务代码 SFP 打开Adobe Form的创建界面。输入Interface的名称然后点击Create按钮。

5.Interface_Create

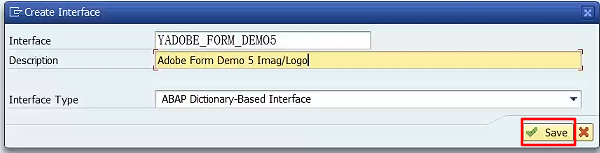

（2）填写描述与Package

6.Interface_描述与Package

（3）添加Image输入参数

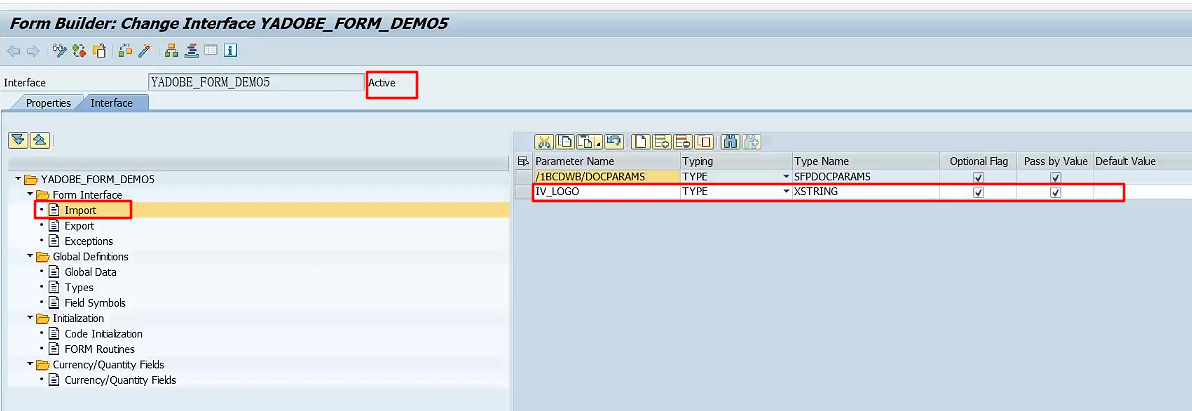

在左侧的Import选项中添加一个输入参数。类型为XSTRING。创建完成之后保存并激活Interface对象。

7.Interface_添加输入参数

3.Adobe Form

（1）创建Form

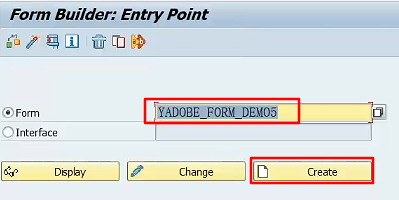

继续使用事物代码SFP，回到Adobe Form的页面。输入Form的名称，点击创建按钮。

8.Form_创建

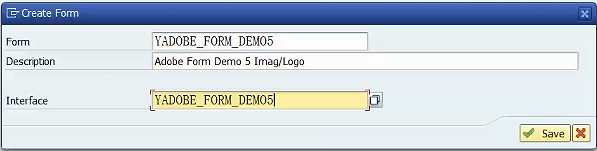

（2）填写描述与绑定Interface

9.Form_描述与绑定

（3）添加Imag输入参数

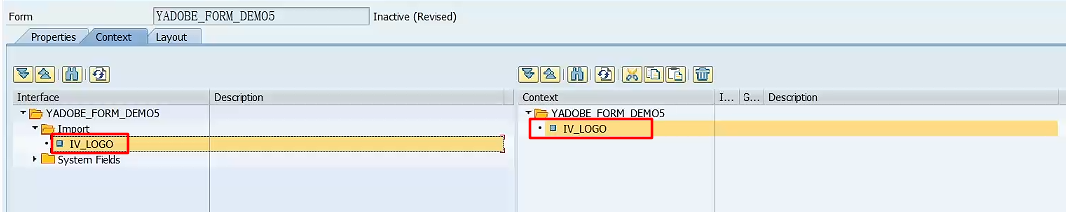

将Import中的变量拖到Context中。

10.Form_添加输入参数

（4）创建图形变量

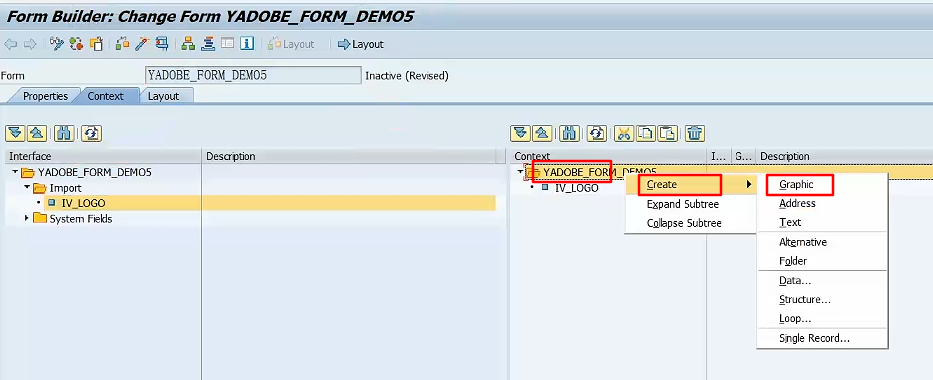

在Context中的 YADOBE_FORM_DEMO5 上右键创建一个图形变量。

11.Form_创建图形变量

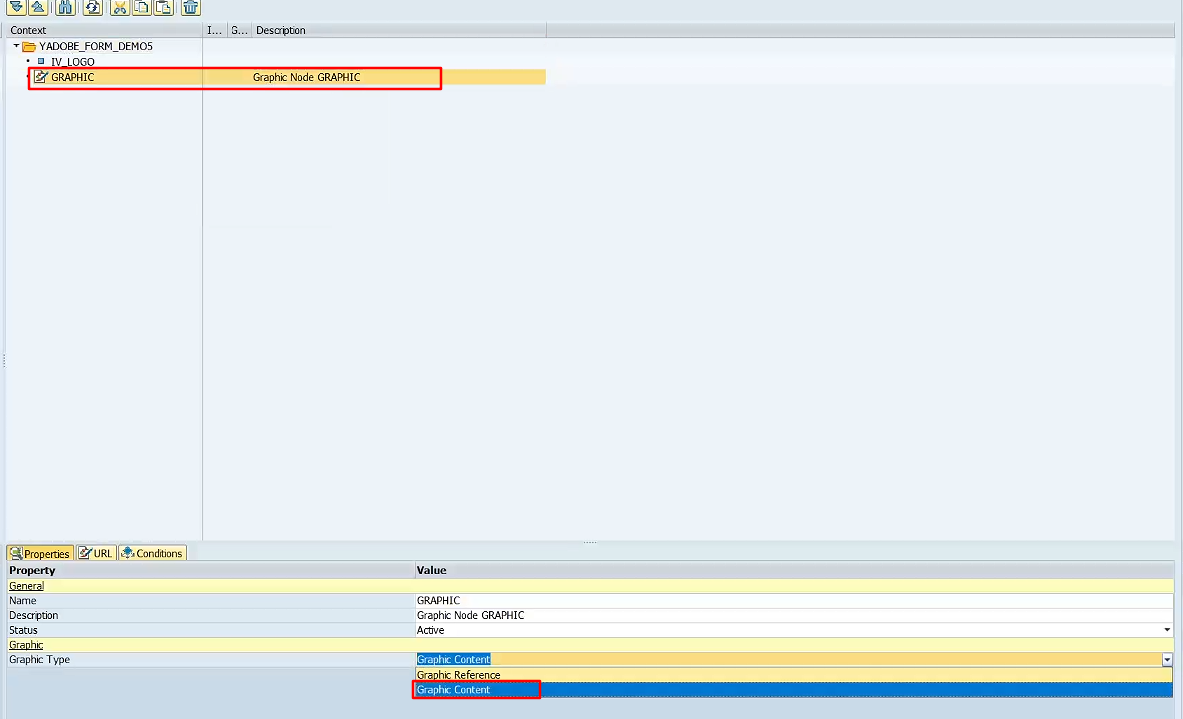

将Graphic 类型从 Graphic Reference 更改为 Graphic content。

12.Form_修改图形变量类型

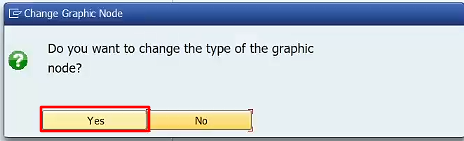

确认修改图形节点类型。

13.Form_修改图形变量类型

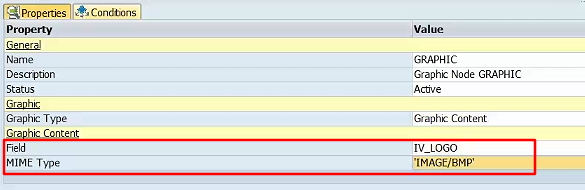

修改图形节点类型之后，会多两个输入参数。分别是Field与MIME Type。

将从Interface中传入进来的变量IV_LOGO填入Field输入框。MIME Type为’IMAGE/BMP‘。

14.Form_图像参数

（5）设置Layout

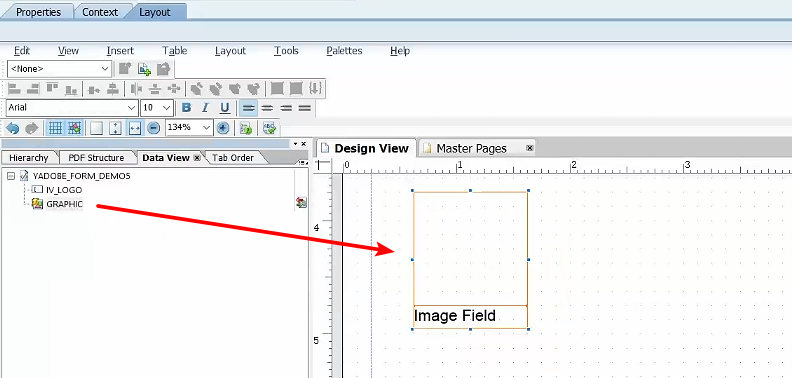

转到Layout页签，将刚刚新建好的图形变量拖动到Form上。你可以对图形进行拉伸或压缩。

15.Form_放置Image

在图片的下方有图片的标题。就是Image Field的这部分。如果你不想在图片/Logo的下方展示任何文字内容可以考虑将这部分文本内容置为空。

（6）添加文本内容

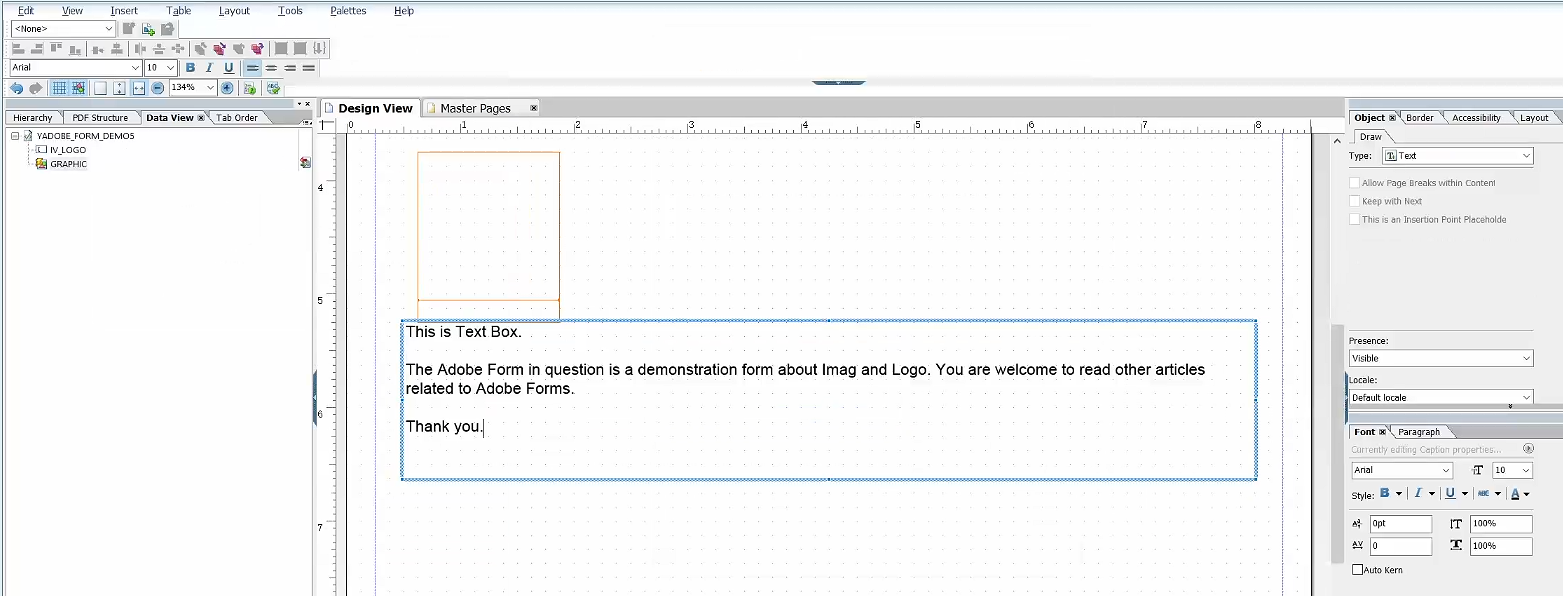

在Imag的下方添加一个文本框，用来展示图片和文本内容。

16.Form_添加Text文本内容

三、Form 测试

1.测试代码

使用下面的代码进行测试。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
*======================================================================*
* Selection Screen
*======================================================================*
PARAMETERS : P_LOGO TYPE RSTXT-TDNAME."Imag/Logo Name
*======================================================================*
* Data Objects
*======================================================================*

DATA: GV_FM_NAME         TYPE RS38L_FNAM, " FM Name
      GS_FP_DOCPARAMS    TYPE SFPDOCPARAMS,
      GS_FP_OUTPUTPARAMS TYPE SFPOUTPUTPARAMS,
      GV_NAME            TYPE TDOBNAME,
      GV_LOGO            TYPE XSTRING,
      GV_BMP             TYPE XSTRING.
*======================================================================*
* Constants
*======================================================================*
CONSTANTS : GC_BTYPE     TYPE TDBTYPE VALUE 'BCOL',
            GC_ID        TYPE TDIDGR VALUE 'BMAP',
            GC_OBJECT    TYPE TDOBJECTGR VALUE 'GRAPHICS',
            GV_FORM_NAME TYPE FPNAME VALUE 'YADOBE_FORM_DEMO5'.

*======================================================================*
* START of Calling the Form
*======================================================================*
*&---------------------------------------------------------------------*
**&&~~ Form Processing: Call Form - Open
*
CALL FUNCTION 'FP_JOB_OPEN'
  CHANGING
    IE_OUTPUTPARAMS = GS_FP_OUTPUTPARAMS
  EXCEPTIONS
    CANCEL          = 1
    USAGE_ERROR     = 2
    SYSTEM_ERROR    = 3
    INTERNAL_ERROR  = 4
    OTHERS          = 5.
IF SY-SUBRC <> 0.
  " Suitable Error Handling
ENDIF.
*&---------------------------------------------------------------------*
**&&~~ Get the Function module name based on Form Name
*
CALL FUNCTION 'FP_FUNCTION_MODULE_NAME'
  EXPORTING
    I_NAME     = GV_FORM_NAME
  IMPORTING
    E_FUNCNAME = GV_FM_NAME.
IF SY-SUBRC <> 0.
  " Suitable Error Handling
ENDIF.

*  Passing the logo name
GV_NAME = P_LOGO.

*  Get the image/logo graphic information
CALL METHOD CL_SSF_XSF_UTILITIES=>GET_BDS_GRAPHIC_AS_BMP
  EXPORTING
    P_OBJECT       = GC_OBJECT " GRAPHICS
    P_NAME         = GV_NAME " Name of the Logo
    P_ID           = GC_ID " BMAP
    P_BTYPE        = GC_BTYPE " BCOL for color, 'BMON' for Black & White
  RECEIVING
    P_BMP          = GV_BMP
  EXCEPTIONS
    NOT_FOUND      = 1
    INTERNAL_ERROR = 2
    OTHERS         = 3.

GV_LOGO = GV_BMP.

*&---------------------------------------------------------------------*
**&&~~ Take the FM name by execuing the form - by using Pattern-
**&&~~ call that FM and replace the FM Name by gv_fm_name
**&&~~ Call the Generated FM
CALL FUNCTION GV_FM_NAME
  EXPORTING
    /1BCDWB/DOCPARAMS = GS_FP_DOCPARAMS
*   iv_name           = p_name
*   iv_flag           = p_flag
    IV_LOGO           = GV_LOGO
  EXCEPTIONS
    USAGE_ERROR       = 1
    SYSTEM_ERROR      = 2
    INTERNAL_ERROR    = 3
    OTHERS            = 4.
IF SY-SUBRC <> 0.
* Implement suitable error handling here
ENDIF.
*&---------------------------------------------------------------------*

*&---------------------------------------------------------------------*
*&---- Close the spool job
CALL FUNCTION 'FP_JOB_CLOSE'
  EXCEPTIONS
    USAGE_ERROR    = 1
    SYSTEM_ERROR   = 2
    INTERNAL_ERROR = 3
    OTHERS         = 4.
IF SY-SUBRC <> 0.
* <error handling>
ENDIF.

2.测试结果

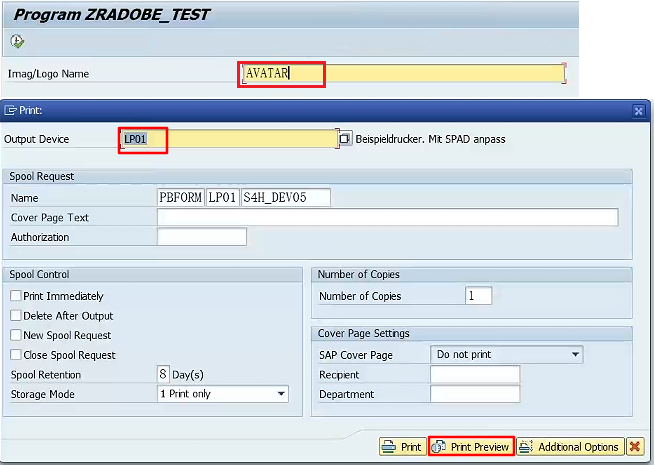

按照下图中的方式填入上面从SE78中上传的GRAPHICS NAME。然后按照图中所示的方式展示Form。

17.Form测试_输入参数

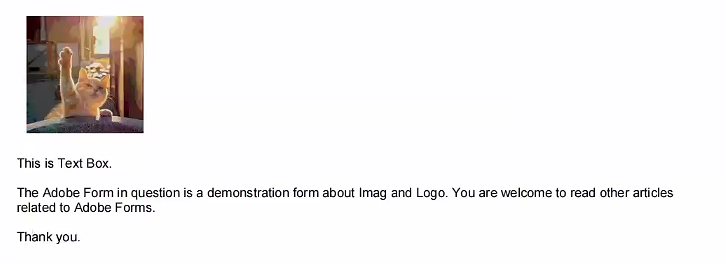

最终运行的结果如下图所示。

18.Form测试_Form结果

缩略图如下所示。

19.Form测试_Form结果缩略图

使用这种方式可以通过传入的名称的不同来展示不同的Image/Logo。当需要变更图片或Logo时只需要在SE78中上传新的图片对象，然后在调用Form时传入不同的图片名称即可。

四、参考资料

SAP Adobe Interactive Form Tutorial. Part V. Images, Graphics and Logo in Adobe Forms
